SICK CLV630/CLV631/CLV632固定式條碼閱讀器結合了高讀取性能與SMART條碼重組功能，能夠?qū)⑴K污或毀損后的條碼重新組合起來并能準確地將條碼識別出來。SICK CLV630/CLV631/CLV632系列依照客戶不同的應用提供了多樣式的型號供客戶選擇。
SICK SICK CLV630/CLV631/CLV632產品型號：
長距離——CLV630-0000:單線式，正面窗，標準型；CLV630-1000:多線式，正面窗，標準型；CLV630-2000:單線式，側面窗，轉角角度105°，標準型；CLV630-3000:多線式，側面窗，轉角角度105°，標準型；CLV630-6000:單線式，擺鏡型，標準型。
長距離——CLV630-0120:單線式，正面窗，以太網型；CLV630-1120:多線式，正面窗，以太網型；CLV630-2120:單線式，側面窗，轉角角度105°，以太網型；CLV630-3120:多線式，側面窗，轉角角度105°，以太網型；CLV630-6120:單線式，擺鏡型，以太網型。
中距離——CLV631-0000:單線式，正面窗，標準型；CLV631-1000:多線式，正面窗，標準型；CLV631-2000:單線式，側面窗，轉角角度105°，標準型；CLV631-3000:多線式，側面窗，轉角角度105°，標準型；CLV631-6000:單線式，擺鏡型，標準型。
中距離——CLV631-0120:單線式，正面窗，以太網型；CLV631-1120:多線式，正面窗，以太網型；CLV631-2120:單線式，側面窗，轉角角度105°，以太網型；CLV631-3120:多線式，側面窗，轉角角度105°，以太網型；CLV631-6120:單線式，擺鏡型，以太網型。
短距離——CLV632-0000:單線式，正面窗，標準型；CLV632-1000:多線式，正面窗，標準型；CLV632-2000:單線式，側面窗，轉角角度105°，標準型；CLV632-3000:多線式，側面窗，轉角角度105°，標準型；CLV632-6000:單線式，擺鏡型，標準型。
短距離——CLV632-0120:單線式，正面窗，以太網型；CLV632-1120:多線式，正面窗，以太網型；CLV632-2120:單線式，側面窗，轉角角度105°，以太網型；CLV632-3120:多線式，側面窗，轉角角度105°，以太網型；CLV632-6120:單線式，擺鏡型，以太網型。
SICK CLV630/CLV631/CLV632特性:
1、內建CAN以太網TCP/IP模塊及Profinet模塊，不需外加以太網網關，提供低成本的以太網連接
2、Smart條碼重組功能，遇到損毀、臟污或被遮蓋住的條碼標簽仍可保持高讀取率
3、Micro SD記憶卡插槽，不再需要計算機即可透過Micro SD記憶卡來做參數更新
4、內建LED條狀顯示，內建功能按鍵，透過外部兩個按鍵與LED顯示即可輕易地操作條碼閱讀器，在條碼閱讀器上即可開啟對比條碼功能
5、數據處理-自動調節條碼種類分類與字符長度限制功能，數據格式可依客戶需求自行編輯
6、多樣化的CAN BUS功能，可在CAN BUS網絡架構中，當一個多任務器
7、新一代的操作軟件SOPAS，新的SOPAS軟件將適用于未來所有SICK的新產品，利用簡易連接助手能夠快速地設定內部網絡中的任何一個條碼閱讀器
8、擺鏡式提供了廣大的讀取范圍
9、即使對象在高速的行進中仍可將條碼準確地檢測出來
SICK CLV630/CLV631/CLV632詳細參數：
類型：一維條碼閱讀器
聚焦方式：固定焦距
讀取方式：單線/多線掃描——正面窗；單線/多線掃描——側面窗，轉角角度約105°
激光二極管（波長）：紅光波長655nm
激光二極管壽命：20000個工作小時以上
激光安全等級：Class2（符合DIN EN 60825-1）與IEC 60825-1
有效閱讀角度：最大50°（正門窗）
掃描頻率：400-1200Hz
分辨率：0.15-1.0mm（依不同型號而定）
多線型掃描激光高度：在200mm處15mm高（8條掃描線）
條碼印刷與背景色對比（PCS）：≥60%
抗光線干擾能力：2000lx（條碼上亮度）
單條激光掃描可容許條碼數量：1-20（標準解碼），1-6（SMART條碼重組功能）
單次觸發最多可讀取條碼數量：1-50（自動識別）
可支持的條碼種類：Code39，Code128，Code93，Codabar，EAN，EAN128，UPC，2/5 Interleaved
條碼符號長度：單個條碼最多至50個字符，一個讀取區間內最多可讀取1500個字符
條碼寬窄比例：2：1-3：1
有效讀取次數：1-99
動作指示燈：6個狀態LED指示燈
支持記憶卡：Micro SD（Flash card），512MB
聲音提示功能：蜂鳴器，可被關閉或可設定成其輸出提醒
外部操作裝置：兩個外部設定按鈕
觸發方式：外部信號，內部觸發，接口軟件觸發，Auto-cycle
數據輸出接口：RS232或RS422/485,以太網，CAN-Bus，通訊協議可設定
數據傳輸速率：2400-115kBaud
通信協議：SICK標準接口
工作狀態：可單機工作
"CAN"數據接口：CAN-Sensor網絡架構
CAN-BUS數據傳輸速度：20k bit/s — 1M bit/s
以太網接口：10/100M bit/s
AUX輔助接口：RS232，57600bit/s，以太網-固定格式字符串輸出
數字信號輸入：標準型：2組；以太網型：1組；另外可透過CMC600模塊再外加兩組輸入信號接點
數字信號輸出：標準型：2組；以太網型：不提供；另外可透過CMC600模塊再外加兩組輸入信號接點
電氣連接：標準型：15-pin三排公接頭，90cm長電纜線
供電電壓與消耗功率：18-30VDC / 5W
外殼材質：鑄鋁
工業保護等級/保護等級：IP65（符合DIN 40050）/CLASS 3（符合VDE 0106/IEC1010-1）
EMC測試：射頻干擾：EN 61000-6-4 2001-10/抗干擾能力：EN 61000-6-2 2005-08符合EN
震動/撞擊測試：60068-2-6/符合EN 60068-2-27
產品重量：標準型：320g；以太網型：250g
尺寸：正面窗：96mm×61mm×38mm；側面窗：96mm×80mm×38mm；擺鏡式：96mm×95mm×41mm
操作/儲藏溫度：0-+40℃/-20-+70℃
最大濕度：90%

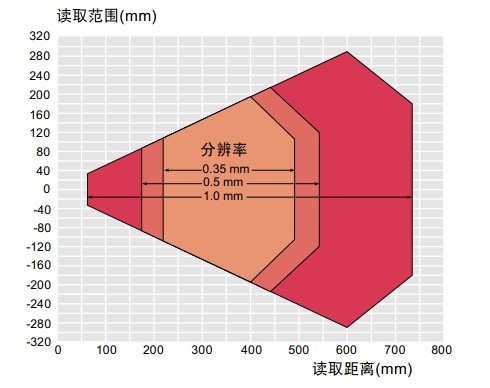

SICK CLV630長距離型單線/多線式正面窗/側面窗/擺鏡型讀取范圍

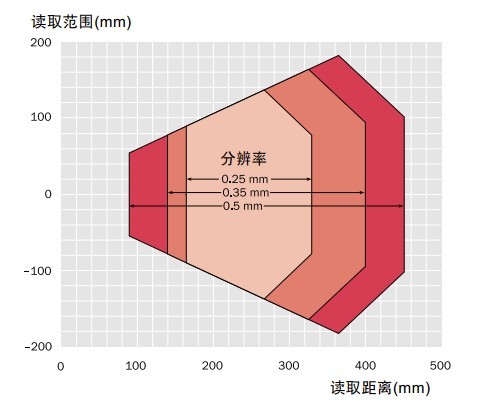

SICK CLV631中距離型單線/多線式正面窗/側面窗/擺鏡型讀取范圍

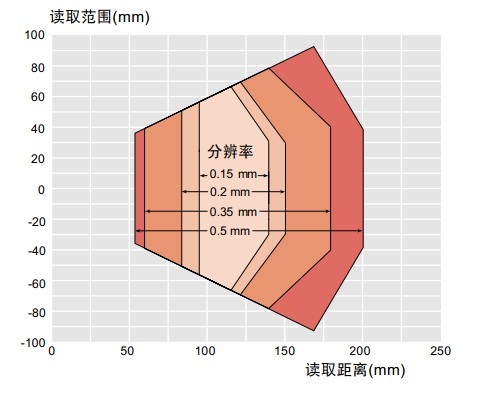

SICK CLV632短距離型單線/多線式正面窗/側面窗/擺鏡型讀取范圍
|
