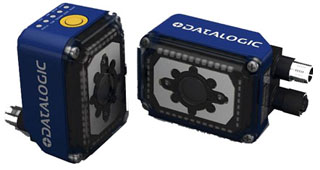

Matrix 300N是一款超緊湊型影像式條碼閱讀器，專為高速和直接零件標記（DPM）應用而設計。
Matrix 300N采用130萬像素/ 60幀/秒的高分辨率成像器，能超快速進行圖像采集，是Matrix系列中的新一代緊湊型影像式條碼閱讀器。光學系統包括一個用于電子變焦控制的液態鏡頭模塊。因此，閱讀器可以自動進行變焦，而無需其他可動部件。集成光源嵌入在閱讀器的整個前表面。這種創新設計實現了對條碼的明亮均勻的照明。照明設計使用亮場和暗場模式，從而在正常、蝕刻、高反光或紋理化表面上實現最佳照明。
Matrix 300N具有非常小的物理尺寸和旋轉連接器，可以輕松集成到最狹小的空間中。此外，M12和4芯接頭為OEM行業現有系統的集成提供了新的標準。除了緊湊靈活的設計之外，Matrix 300N還可提供性價比最高的以太網供電（POE）版本。
Matrix 300N是條碼閱讀器最高性價比的解決方案，自帶PROFINETIO和ETHERNET/IP接口，省卻了對外部通訊盒或轉換器的需要。Matrix 300N直接與PROFINET或ETHERNET/IP支持的PLC進行連接，從而降低了解決方案的復雜性和成本。
Matrix 300N產品特性：
◆ 超緊湊的外形尺寸
◆ 優異的DPM碼讀取性能
◆ 液態鏡頭動態變焦控制
◆ 集成雙照明：暗場/明場
◆ 快速和高分辨率的圖像傳感器
◆ 可選以太網供電版和板載PROFINET-IO
◆ 最高防護等級：IP67工業級，適用于惡劣環境，工作溫度0-50°C
◆ 偏振版可用于讀取反射表面
Matrix 300N詳細規格參數
| |
標準機型 |
| 尺寸 |
95 x 54 x 43 mm Connector @ 0°；75 x 54 x 62 mm Connector @ 90° |
| 重量 |
238 g 帶鏡頭和內部照明器 |
| 外殼材質 |
鋁，塑料閱讀窗保護罩 |
| 工作溫度 |
手動聚焦機型：0°至+ 50°C；電子液態鏡頭機型0°至+ 45°C |
| 存儲溫度 |
-20至70°C |
| 保護等級 |
IP67 |
| 靜電安全 |
有，帶有靜電安全前蓋附件 |
| YGA激光保護 |
有，帶有YAG截止濾波片 |
| 偏振濾光鏡 |
有，帶有偏振版濾光片 |
| 電源 |
標準：10 VDC至30 VDC /以太網供電：48 Vdc（IEEE.802.3af） |
| 電力消耗 |
最高8 W；一般5W |
| 傳感器 |
圖像分辨率1280 x 1024（130萬像素）-CMOS全局快門 |
| 幀率 |
60 幀/秒 |
| 光學變焦控制 |
電子液態鏡頭機型（LQL-9MM）；手動固定鏡頭機型（LNS-6mm，LNS-9mm，LNS-12mm，LNS-16mm） |
| 光學模型/視野角度 |
66° (6mm) ， 40° (9mm) ， 32°(12mm) ， 24° (16mm) |
| 瞄準系統 |
雙激光指示器（CDRH / IEC Class II） |
| 可讀符號 |
一維碼：所有標準一維符號；二維碼：數據矩陣、QR碼、Micro QR、Maxicode、Aztec；郵政碼：皇家郵政、日本郵政、Planet、Postnet等 |
| 通信接口 |
以太網10/100：以太網IP，TCP/IP，UDP，F(xiàn)TP，MODBUS TCP；串行RS232/RS422/RS485高達115.2 Kbit/s +輔助RS232；板載PROFINET-IO |
| 閱讀器網絡 |
Datalogic ID-NET |
| 連接模式 |
直連模式，主/從，以太網點到點 |
| 數字輸入 |
2光隔離，無極性和軟件可編程 |
| 數字輸出 |
3軟件可編程PNP / NPN（短路保護）。OUT3可編程為輸入
輸出電流最大100 mA，飽和電壓小于3 V @ 100 mA |
| 編程方法 |
基于Windows的SW（DL.CODE）通過以太網 |
| 用戶界面 |
X-PRESS，嵌入式人機界面，蜂鳴器、按鈕、7個LED（狀態、通信、觸發、良好閱讀、準備就緒、開機、網絡） |
| 代碼質量指標 |
AIM DPM, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 16022, ISO/IEC 18004, AS9132A |
Matrix 300N產品和型號：
| 型號 |
配置 |
| MATRIX 300N 423-010 LNS-9 RED MED STD |
手動鏡頭9 mm，廣角紅色照明器(照明) |
| MATRIX 300N 483-010 LNS-9 MLT-DPM STD |
手動鏡頭9 mm，DPM用多重照明器 |
| MATRIX 300N 434-010 LNS-12 RED NARR STD |
手動鏡頭12 mm，窄角紅色照明器 |
| MATRIX 300N 435-010 LNS-16 RED NARR STD |
手動鏡頭16 mm，窄角紅色照明器 |
| MATRIX 300N 472-011 LQL-9 LT-DPM ESD |
液態鏡頭9 mm，用于DPM的明場照明器 |
| MATRIX 300N 412-014 LQL-9 RED WD ESD+PLZ |
液態鏡頭9 mm，廣角紅色照明器 |
| 液態鏡頭9 mm，廣角紅色照明器 |
手動鏡頭9 mm， 廣角白色照明器 |
|
