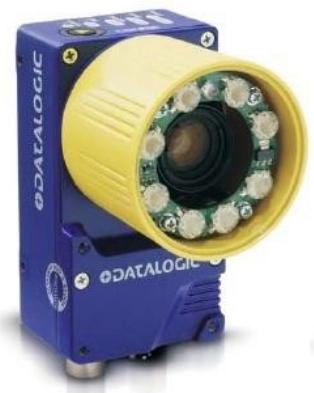

Matrix 410N是專為物料處理和物流環境中最復雜的可追溯性應用而設計的工業二維影像式掃描器，配備超快速影像傳感器，可以以每秒45幀的幀速率進行200萬像素的掃描。
Matrix 410N提供多種通信選項，以提高靈活性和成本效益。該工業二維影像式掃描器具有嵌入式以太網連接，包括標準通信服務(TCP/IP, HTTP, FTP)和最常見的工業現場總線，如PROFINET IO, EtherNet/IP, Modbus TCP/IP。此外，Matrix 410N具備高度靈活性，可輕松配置為單個設備讀取站或在多個設備中進行布局，以掃描更大的區域或多個側面。
Matrix 410N使用方便，DL.CODE軟件支持圖形設置，并支持在線監控功能，包括實況圖像顯示、讀數統計和診斷。Matrix
410N具備影像保存功能，以便于對讀取結果進行復查（例如無讀取），最多可以儲存3.000個影像，或傳輸?shù)酵獠縁TP客戶端。嵌入式激光瞄準器和專利綠點 - 投射到掃描區域 - 使用戶可以迅速確定掃描區域，并且，在沒有任何外部附件或軟件情況下非常容易確認讀取結果。
Matrix 410N產品特性：
◆ 專利超快速頻閃照明，為操作員提供穩定的讀取效果
◆ 用于分揀應用小物體間隔的專利Pending Packtrack 2D技術
◆ 具有公共協議支持的嵌入式以太網連接：PROFINET IO,ETHERNET/IP, TCP/IP, FTP, HTTP
◆ 板載圖像存儲器最多可以儲存3.000個影像（縮放）
◆ 外部連接盒，帶參數備份內存和顯示屏
◆ 通過簡單的配置，即可設置單個讀取點或?qū)⒍鄠�設備集成在集群中
◆ 激光指向系統，良好的讀取綠點，聚焦瞄準系統
◆ 帶有圖像存檔數據庫的遠程基于Web的WebSentinel監控軟件
Matrix 410N詳細規格參數
| |
MATRIX 410N -5xx-xxx |
MATRIX 410N -7xx-xxx |
| 尺寸 |
123 x 60.5 x 87 mm 帶鏡頭保護蓋 |
| 重量 |
482g 帶鏡頭和內部照明器 |
| 外殼材料 |
鋁 |
| 操作溫度 |
0°至+ 50°C |
| 儲藏溫度 |
-20至70°C |
| 濕度 |
90%無凝結C |
| 防護等級 |
IP67 |
| 光學特性 |
SXGA (1280 x 1024)，CMOS傳感器 |
UXGA (1600 x 1200)，CMOS傳感器 |
| 幀率 |
60幀/秒 |
45幀/秒 |
| 讀取角度 |
最大間距：±35°；傾斜：0-360° |
| 可讀符號 |
一維碼和堆棧碼：IL 2/5, Code 128, Code 39, EAN/UPC, PDF417, Micro PDF417, Pharmacode, GS1 DataBar (RSS)系列等
；二維碼：數據矩陣、QR碼、Micro QR、Maxicode、Aztec；郵政碼：皇家郵政、日本郵政、Planet, Postnet等 |
| 通信接口 |
RS232 + RS232/RS422/RS485高達115.2 Kbit/s；以太網IEEE 802.3 10 Base T和IEEE 802.3U 100 BaseTX兼容；ID-NET端口高達1Mbps |
| 連接模式 |
直連模式，主/從，以太網點到點 |
| 數字輸入 |
2光隔離，無極性和軟件可編程 |
| 數字輸出 |
3軟件可編程PNP / NPN（短路保護）。OUT3可編程為輸入
輸出電流最大100 mA，飽和電壓小于3 V @ 100 mA |
| 編程方法 |
X-PRESS人機界面；基于Windows的SW（DL.CODE）以太網鏈接 |
| 用戶界面 |
X-PRESS嵌入式人機界面；蜂鳴器、可編程按鈕、LED（狀態、通訊、觸發、好、就緒、開機、網絡存在、良好閱讀點） |
| 代碼質量驗證 |
AIM DPM, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 16022, ISO/IEC 18004, AS9132A |
| 電源 |
10至30 VDC |
| 電力消耗 |
最高8 W；一般5W |
Matrix 410N產品和型號：
| |
描述 |
| Matrix 410N閱讀器機身 |
MATRIX 410N 500-010 1.3MP-60FPS-ETH |
| MATRIX 410N 700-010 2.0MP-45FPS-ETH |
| 變焦鏡頭 |
LNS-1006 6MM C卡口鏡頭 |
| LNS-1109 9MM C卡口鏡頭 |
| LNS-1112 12,5MM C卡口鏡頭 |
| LNS-1116 16MM C卡口鏡頭 |
| LNS-1125 25MM C卡口鏡頭 |
| LNS-1135 35MM C卡口鏡頭 |
| LNS-1125 25MM C卡口鏡頭 |
| LNS-1150 50MM C卡口鏡頭 |
| 內部照明模塊 |
LT-001內部照明器，紅色窄角 |
| LT-002內部照明器，紅色廣角 |
| LT-003內部照明器，白色窄角 |
| LT-005 DPM用內部藍色照明器 |
| LT-004內部照明器，白色廣角 |
| LT-006內部照明器，紅色超窄角 |
| LT-007內部照明器，紅色超窄角+激光P |
| LT-010高功率照明器，藍色超窄角 |
| LT-011高功率照明器，紅色超窄角 |
|
