Citizen（西鐵城）條碼打印機里的菜單設置里的，Page Setup（頁設定）中，具有Small Media Adjustment（小標簽調整）開關功能，該功能在Label Pitch（標簽間距）小于25.4mm時需要開啟，這個獨特設置是為什么呢？有什么特殊作用呢？下面對Small Media Adjustment功能進行詳細的解析。

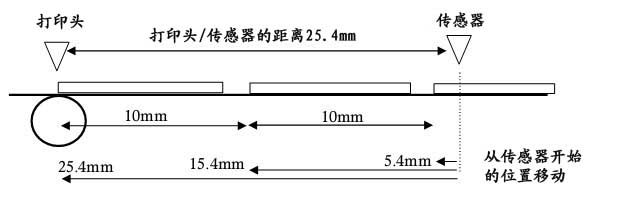

一、小標簽理論的走紙示意圖



當打印機檢測到標簽邊緣時，標簽就會走到打印頭的位置。

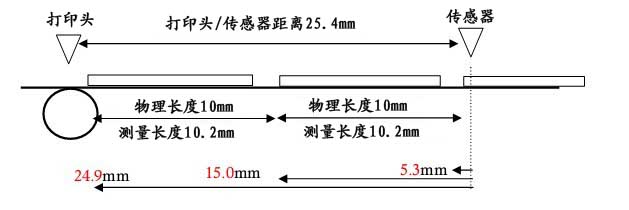

二、小標簽實際的走紙示意圖

假如打印頭與傳感器之間的距離是25.4mm，標簽間距是10mm，打滑率為2%，標簽首先進行理論上的進紙，但實際位置由于標簽的打滑會有2%的差距。



5.3mm=5.4*98%；15.0mm=15.4mm*98%；24.9mm=15.4mm*98%
當打印機走紙25.4mm，但標簽紙并不能夠到達打印頭下，打印機的測量長度比實際長度長，但如果打印機事先知道了實際長度（物理長度），標簽就能調整到更正確的位置。

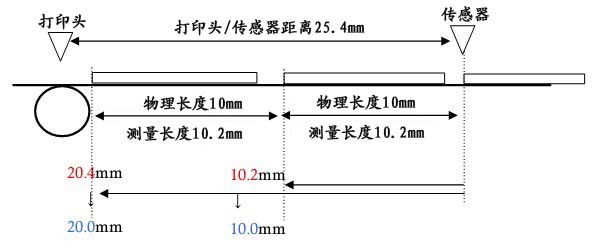

當打印機檢測到標簽邊緣時，打印機能夠知道標簽位置為10mm和20mm，所以打印機能夠把測量位置改為邏輯位置。
所以當標簽間距（高度）小于25.4mm時，Citizen條碼打印機通過Small Media Adjustment的功能開啟，然后設置需要打印小標簽的長度，Small Media Length（設定標簽紙的長度），會對打印小標簽有非常好的效果。

如果打滑率總是常量，并且打印位置也總是常量，這種設置當然是沒有問題。因為用戶能夠改變一點點的打印位置。
但往往通過使用Tear模式或者STX f命令，打印機有時執行回退進紙或向前進紙。如果打印機執行回退進紙，標簽位置將打滑，如果所有的標簽都執行回退操作，那打滑率是常量，這樣用戶就能調整位置。但是實際上回退將有時執行，有時不執行，所以用戶不能調整位置，因為在每一張標簽上的滑動不是固定的。

通常，打印機不能調整傳感器后面標簽的位置，“Small Media Adjustment”當檢測到標簽邊緣時，調整傳感器與打印頭之間的標簽位置

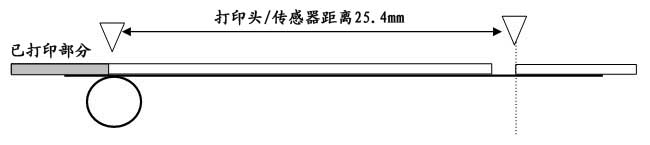

換句話說，如果標簽間距比打印頭與傳感器之間的距離長，打印機將不能調節標簽位置。因為，當檢測到標簽邊緣時，前一張標簽將已經開始打印了，并且也沒有標簽供打印機去調整了。所以當打印標簽間距大于25.4mm的標簽時，把“Small Media Adjustment”的功能關掉即可。



“Small Media Adjustment”功能的有效長度是0.5英寸（12.7mm）或以下。
