Wireless Fusion是一個用來創建無線配置文件的應用程序，每個配置文件指定安全參數讓用戶連接到特定的ESSID WLAN上

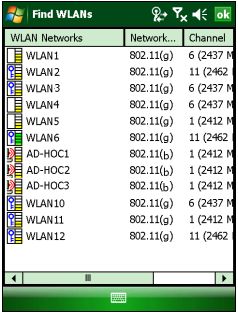

1、Find WLANs
使用Find WLANs程序可以發現終端附件的可用網絡，為了打開Find WLANs程序，點擊 Signal Strength圖標 > Find WLANS。
Find WLANs列表顯示：
● WLAN Networks - 可用的無線網絡，包括Infrastructure和Ad-hoc，圖標表示信號的強度和是否加密。
● Network Type - 網絡類型， 802.11(a), 802.11(b) 或 802.11(g)。
● Channel - AP/Ad-hoc傳輸的頻道。
● Signal Strength - AP/Ad-hoc的信號強度。

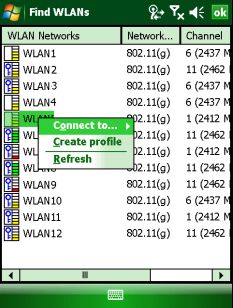

點擊并長按其中一個WLAN網絡，可以打開一個菜單，提供三個選項：Connect to, Create
profile和Refresh。
● Connect to - 查看與所選ESSID匹配的配置文件列表，終端連接到指定的配置文件。
● Create profile - 創建一個新的WLAN配置文件。開始Profile Editor Wizard。
● Refresh - 更新WLAN列表。

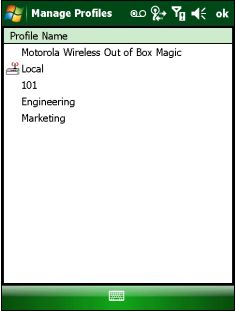

2、Manage Profiles
配置文件是一組為了把移動終端連接到指定WLAN上的操作參數，不同的網絡環境中使用不同的配置文件，Manage Profiles中顯示用戶創建的無線配置文件，最多可以同時有32個配置文件，為了打開Manage Profiles程序，點擊 Signal Strength圖標 >Manage Profiles。
根據配置文件的圖標來識別配置文件的當前狀態。
Connect to a Profile
Editing a Profile
Creating a New Profile
Deleting a Profile
Ordering Profiles

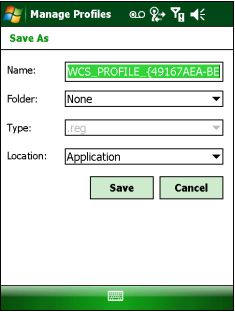

Export a Profile
Profile Roaming
3、Profile Editor Wizard
使用Profile Editor Wizard來創建一個新的WLAN配置文件或編輯一個已存在的配置文件。如果編輯已存在的配置文件，字段反映了該配置文件當前的設置。如果要創建一個新的配置文件，字段將是缺省值。
Profile Name
Profile Name：配置文件的名稱，限制64個字符內。
ESSID：ESSID為802.11的標識符，該ESSID是一個最大32個字符的字符串，區分大小寫，用來標識WLAN，必須匹配AP與移動終端的ESSID。
Operating Mode
Operating Mode：Infrastructure通過AP來傳輸和接收數據；Ad-hoc使用共享ESSID來點對點通訊。
Country：國家。
Security Mode
Security Mode在Infrastructure模式下出現。
Security Modes:
| Security Mode |
驗證類型 |
加密類型 |
Pass-phrase/Hexkey配置 |
| Legacy (Pre-WPA) |
None,
EAP-TLS,
EAP-FAST,
PEAP,
LEAP,
TTLS |
Open,
WEP-40 (40/24),
WEP-104 (104/24) |
加密類型為None時，用戶輸入；為其他加密類型時，無輸入 |
| WPA - Personal |
None |
TKIP |
用戶輸入 |
| WPA2 - Personal |
None |
TKIP，AES |
用戶輸入 |
| WPA - Enterprise |
EAP-TLS,
EAP-FAST,
PEAP,
LEAP,
TTLS |
TKIP |
無輸入 |
| WPA2 - Enterprise |
EAP-TLS,
EAP-FAST,
PEAP,
LEAP,
TTLS |
TKIP，AES |
無輸入 |
Authentication Type（驗證類型）
| Authentication |
描述 |
| None |
網絡中未使用驗證設置 |
| EAP-TLS |
采用 EAP 和“隧道傳輸層安全性” (TTLS)。EAP-TTLS將證書和另一種安全性方法（如：密碼）組合使用。 |
| EAP-FAST |
EAP-FAST 有兩種方法提交PAC：通過帶外安全機制進行手動遞送和自動提供。
手動遞送機制可以是任何遞送機制，只要網絡管理員認為該機制對其網絡來說足夠安全。 自動提供建立一條加密隧道以保護客戶端驗證并將 PAC 提交給客戶端。此機制，盡管不如手動方法安全，但比 LEAP 中使用的身份驗證方法更安全 |
| PEAP |
保護性可擴展身份驗證協議 (PEAP) 是由 Microsoft、Cisco 和 RSA Security 發起的一種 Internet Engineering Task Force (IETF) 協議草案。PEAP 創建一個加密隧道，與安全網頁（SSL）所使用的隧道相似。在此加密隧道之內，其他許多 EAP 驗證方法可用來執行客戶端驗證。PEAP 要求在 RADIUS 有 TLS 證書，但與 EAP-TLS 不同，客戶端上不要求證書。PEAP 尚未獲得 IETF 認可。IETF 正在比較 PEAP 和 TTLS（ 隧道 TTLS）為在 802.11 無線系統上的 802.1X 驗證決定一種驗證標準。PEAP 是身份驗證類型，旨在利用服務器側的 EAP 傳輸層安全性（EAP-TLS），并支持多種驗證方法，包括用戶密碼和一次性密碼，以及“通用令牌卡（Generic Token Card）”。 |
| LEAP |
可擴展身份驗證協議（EAP）的一個版本。LEAP 是 Cisco 開發的專屬可擴展驗證協議，它提供挑戰與響應驗證機制和動態密鑰指派。 |
| TTLS |
TTLS（隧道傳輸層安全性）這些設置定義用來驗證用戶的協議和憑證。在 TTLS 中，客戶端使用 EAP-TLS 來證實服務器，并在客戶端與服務器之間創建一個 TLS 加密的頻道。客戶端可使用另一個驗證協議。通常基于密碼的協議促使此類加密的信道啟用服務器證實。挑戰和相應數據包通過一條非暴露的 TLS 加密頻道發送。目前的 TTLS 實現支持所有 EAP 定義的方法，以及若干較陳舊的方法（CHAP、PAP、MS-CHAP 和 MS-CHAP-V2）。通過定義新屬性來支持新協議，可以方便地將 TTLS 擴展用于新協議。 |
Tunneled Authentication
| Tunneled Authentication |
Authentication Type |
描述 |
| PEAP |
TTLS |
EAP-FAST |
| CHAP |
|
X |
|
CHAP全稱是PPP（點對點協議）詢問握手認證協議 （Challenge Handshake Authentication Protocol）。該協議可通過三次握手周期性的校驗對端的身份，可在初始鏈路建立時完成時，在鏈路建立之后重復進行。通過遞增改變的標識符和可變的詢問值，可防止來自端點的重放攻擊，限制暴露于單個攻擊的時間。 |
| EAP-GTC |
X |
|
X |
EAP-GTC（通用令牌卡）與 EAP-OTP 相似（硬件令牌卡除外）。此請求包含一個可顯示的消息；而響應則包含從硬件令牌卡讀取的字符串。 |
| MD5 |
|
X |
|
Message Digest Algorithm MD5（中文名為消息摘要算法第五版）為計算機安全領域廣泛使用的一種散列函數，用以提供消息的完整性保護。 |
| MS CHAP |
|
X |
|
MS-CHAP是Microsoft版本的挑戰握手認證協議（CHAP）。這個協議有兩個版本，MS-CHAPv1（在RFC 2433中定義）和MS-CHAPv2（在RFC 2759中定義）。MS-CHAPv2在Windows NT 4.0 SP4中引入，后來被加到Windows 98（通過"Windows 98 Dial-Up Networking Security Upgrade Release"）和Windows 95（通過"Dial Up Networking 1.3 Performance & Security Update for MS Windows 95"升級）中去。Windows Vista不再支持MS-CHAPv1。
MS-CHAP被當做一個認證選項，用在微軟為虛擬專用網絡而實現的PPTP協議中。它還被當做用來提供WiFi安全的RADIUS服務器的一個認證選項，后者使用WPA企業版協議。此后，它更被用作受保護可擴展身份驗證協議（PEAP）的主要安全選項。 |
| MS CHAP v2 |
X |
X |
X |
MS-CHAP是Microsoft版本的挑戰握手認證協議（CHAP）。這個協議有兩個版本，MS-CHAPv1（在RFC 2433中定義）和MS-CHAPv2（在RFC 2759中定義）。MS-CHAPv2在Windows NT 4.0 SP4中引入，后來被加到Windows 98（通過"Windows 98 Dial-Up Networking Security Upgrade Release"）和Windows 95（通過"Dial Up Networking 1.3 Performance & Security Update for MS Windows 95"升級）中去。Windows Vista不再支持MS-CHAPv1。
MS-CHAP被當做一個認證選項，用在微軟為虛擬專用網絡而實現的PPTP協議中。它還被當做用來提供WiFi安全的RADIUS服務器的一個認證選項，后者使用WPA企業版協議。此后，它更被用作受保護可擴展身份驗證協議（PEAP）的主要安全選項。 |
| PAP |
|
X |
|
密碼認證協議（PAP），是 PPP 協議集中的一種鏈路控制協議，主要是通過使用 2 次握手提供一種對等結點的建立認證的簡單方法，這是建立在初始鏈路確定的基礎上的。
完成鏈路建立階段之后，對等結點持續重復發送 ID/ 密碼給驗證者，直至認證得到響應或連接終止。
對等結點控制嘗試的時間和頻度。所以即使是更高效的認證方法（如CHAP），其實現都必須在 PAP 之前提供有效的協商機制。
該認證方法適用于可以使用明文密碼模仿登錄遠程主機的環境。在這種情況下，該方法提供了與常規用戶登錄遠程主機相似的安全性。 |
| TLS |
X |
|
X |
安全傳輸層協議（TLS）用于在兩個通信應用程序之間提供保密性和數據完整性。該協議由兩層組成： TLS 記錄協議（TLS Record）和 TLS 握手協議（TLS Handshake）。較低的層為 TLS 記錄協議，位于某個可靠的傳輸協議（例如 TCP）上面，與具體的應用無關，所以，一般把TLS協議歸為傳輸層安全協議。 |
User Certificate Selection
如果在Tunneled Authentication中選擇Provide User Certificate打鉤，或者，在authentication type中選擇了TLS， Installed User Certificates就會出現。

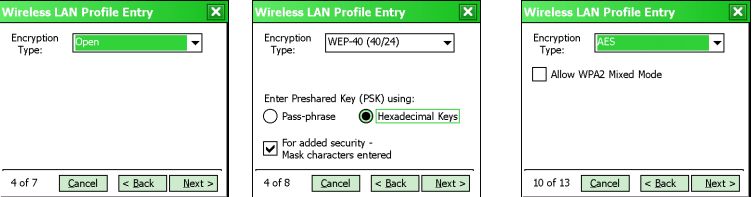

Encryption（加密）
加密選項：
| Encryption |
描述 |
| Open |
選擇Open（默認值）時，需要整個網絡沒有加密，選擇這個選項時，網絡上傳輸的數據沒有安全性。 |
| WEP-40 (40/24) |
選擇WEP-40 (40/24)用來使用64位密鑰長度的WEP加密，這種加密方式僅適用于Authentication Type為None的 Legacy security mode。注意：有時也被成為WEP-64 |
| WEP-104
(104/24) |
選擇WEP-104 (104/24)用來使用128位密鑰長度的WEP加密，這種加密方式僅適用于Legacy security mode。注意：有時也被成為WEP-128 |
| TKIP |
選擇TKIP臨時密鑰完整性協議，這種加密方式適用于除Legacy外的所有安全模式。 |
| AES |
選擇AES高級加密標準，這種加密方法適用于WPA2 - Enterprise 和 WPA2 - Personal |

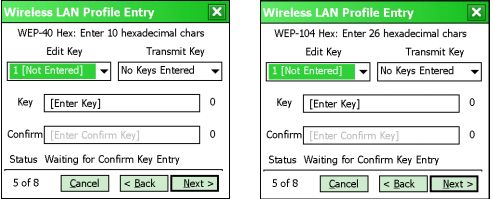

Hexadecimal Keys
輸入帶隱藏字符的十六進制密鑰：
1、選擇For added security - Mask characters entered復選框
2、點擊Next
3、僅對于WEP，在Edit Key下拉列表中，選擇要輸入的密鑰號。
4、在Key字段，輸入密鑰。
① WEP-40，輸入10個十六進制字符
② WEP-104，輸入26個十六進制字符
③ TKIP，輸入64個十六進制字符
④ AES，輸入64個十六進制字符
5、在Confirm字段，重復剛剛輸入的密鑰。
6、僅對于WEP，在Transimit Key下拉列表中，選擇要傳輸密鑰號。
7、點擊Next， IPv4 Address Entry 對話框會顯示。
輸入不帶隱藏字符的十六進制密鑰：
1、點擊Next
2、僅對于WEP，在每個Key字段，輸入密鑰
① WEP-40，輸入10個十六進制字符
② WEP-104，輸入26個十六進制字符
③ TKIP，輸入64個十六進制字符
④ AES，輸入64個十六進制字符
3、僅對于WEP，在Transimit Key下拉列表中，選擇要傳輸密鑰號。
4、點擊Next， IPv4 Address Entry 對話框會顯示。
Pass-phrase Dialog
當選擇None作為驗證，WEP作為加密時，可以選擇Pass-phrase，接著會提示用戶輸入通行密碼。
當選擇None作為驗證，TKIP作為加密時，用戶必須輸入一個通行密碼。
當選擇None作為驗證，AES作為加密時，用戶必須輸入一個通行密碼。
輸入不帶隱藏字符的Pass-phrase密碼：
1、點擊Next
2、在Key字段里輸入密碼
① WEP-40，輸入4到32個字符
② WEP-104，輸入4到32個字符
③ TKIP，輸入8到63個字符
④ AES，輸入8到63個字符
3、點擊Next， IPv4 Address Entry 對話框會顯示。
IPv4 Address Entry
通過IPv4 Address Entry對話框，來配置網絡的IP地址，子網掩碼,
網關，DNS，WINS
IP、DNS、WINS自動獲取或手動分配。
Transmit Power
Battery Usage
使用無線網絡時的電池用量的三種選擇：
CAM：持續喚醒模式，提供最佳的網絡性能，但得到最短的電池使用。
Fast Power Save：默認設置，比CAM有更好的電池使用時間，但網絡性能有所下降。
MAX Power Save：擁有最長的電池使用時間，降低了網絡的性能。然而，當網絡具有最小的延遲時，MAX Power Save與Fast Power Save的網絡性能是相當的。

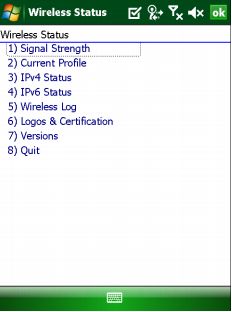

4、Wireless Status Application
點擊Signal Strength圖標 > Wireless Status

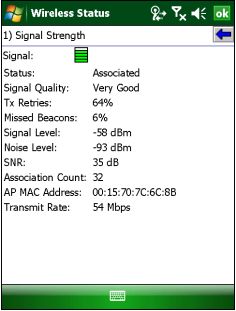

① Signal Strength

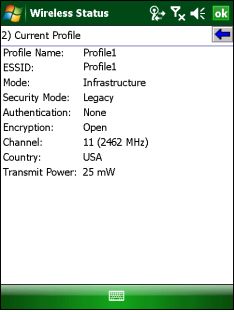

② Current Profile

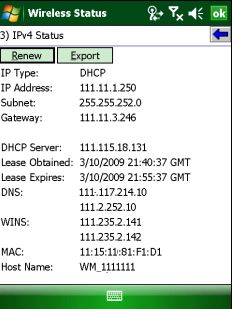

③ IPv4 Status

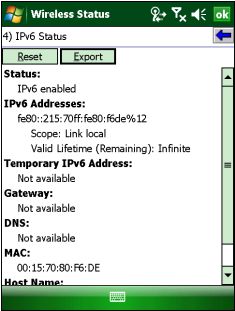

④ IPv6 Status

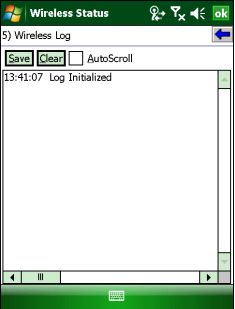

⑤ Wireless Log
⑥ Logos & Certification
⑦ Versions
⑧ Quit
