一、認識一下防爆標志

按照RL94/9/EG和EN60079-O ff防爆標記的列子

1、氣體/蒸氣——電氣設備

⒈ 合格標志

⒉ 認證系統的識別號碼

⒊ Ex防爆標記

⒋ 設備組 II——其他區域（非采礦）

⒌ 設備類 2——氣體/蒸氣 G，適合Zone1和Zone2

⒍ 防爆符合IEC/EN60079-0 ff標準

⒎ 保護類型：隔爆外殼和更高安全性

⒏ 爆炸組 IIC（非采礦，C組）

⒐ 溫度等級T6

⒑ 設備保護等級 Gb（高保護級別）

⒒ 認證機構的標志

⒓ 設備第一次認證在2000年

⒔ ATEX

⒕ 認證結構標識號

⒖ 如果不存在表示操作設備沒有什么限制；如果存在：①X：特殊使用條件 ②U：部件不能單獨使用，需安裝到一個完整的操作設備上

⒗ 環境溫度

2、粉塵——電氣設備

⒈ 合格標志

⒉ 認證系統的識別號碼

⒊ Ex防爆標記

⒋ 設備組 II——其他區域（非采礦）

⒌ 設備類 2——粉塵 D，適合Zone21和Zone22

⒍ 防爆符合IEC/EN60079-0 ff標準

⒎ 保護類型：保護外殼

⒏ 爆炸組 IIIC（導電類型的粉塵）

⒐ 最大表面溫度80℃

⒑ 設備保護等級 Db（高保護級別）

⒒ 防塵防水保護等級

⒓ 認證機構的標志

⒔ 設備第一次認證在2000年

⒕ ATEX

⒖ 認證結構標識號

⒘ 如果不存在表示操作設備沒有什么限制；如果存在：①X：特殊使用條件 ②U：部件不能單獨使用，需安裝到一個完整的操作設備上

⒙ 環境溫度

二、如何判斷標志與實際環境關系

1、防爆區域劃分：

易燃材料	爆炸性氣體環境的臨時特性	危險區域的分類	94/9/EC標準中定義的設備組	94/9/EC標準中定義的設備類別	EN 60079-0標準中定義的設備組	EN 60079-0標準中定義的設備防護等級（EPL）
氣體蒸氣	連續的、長時間的、經常的存在	zone 0	II	1G	II	Ga
	在正常操作中偶爾產生	zone 1	II	2G 或 1G	II	Gb 或 Ga
	在正常操作中不大可能出現，即使有，也只會持續很短的時間	zone 2	II	3G 或 2G 或 1G	II	Gc 或 Gb 或 Ga
粉塵	以云的形式連續的、長時間的、經常的存在	zone 20	II	1D	III	Da
	在正常的操作期間，偶爾會發展成云的形式	zone 21	II	2D 或 1D	III	Db 或 Da
	在正常操作中不大可能發展為云的形式，即使有，也只會持續很短的時間	zone 22	II	3D 或 2D 或 1D	III	Dc 或 Db 或 Da
瓦斯和炭塵	操作，其中有爆炸的危險	-	I	M1	I	Ma
	斷開，其中有爆炸的危險	-	I	M2 或 M1	I	Mb 或 Ma

2、保護原則/保護類型：

應用	易燃材料	保護原則	保護類型	符號	依據設備的保護等級做的標記			標準
					a = 非常高的保護級別（應用在Zone0和Zone20）	b = 高的保護級別（應用在Zone1和Zone21）	c = 一般保護級別（應用在Zone2和Zone22）
所有的應用	氣體，蒸氣，粉塵	-	一般要求		-	--	-	IEC EN 60079-0
	氣體和蒸氣（G）		隔爆外殼		-	Ex d，Ex db	-	IEC EN 60079-1
	氣體和蒸氣（G）	避免電弧、火花和溫度過高	更高的安全性		-	Ex e，Ex eb	-	IEC EN 60079-7
	粉塵（D）	爆炸性粉塵環境要與點火源保持一定的距離	保護外殼		Ex ta	Ex tb	Ex tc	IEC EN 61241-1 IEC EN 60079-31
	氣體和蒸氣（G）	限制電弧和溫度的能量	本質安全		Ex ia	Ex ib	Ex ic	IEC EN 60079-11 IEC EN 60079-25 IEC EN 60079-27
	粉塵（D）				Ex ia	Ex ib	Ex ic	IEC EN 61241-11
	氣體和蒸氣（G）	爆炸性環境要與點火源保持一定的距離	加壓		-	Ex px，Ex py，Ex pxb，Ex pyb	Ex pz，Ex pzc	IEC EN 60079-2
	粉塵（D）					Ex pb	Ex pc	IEC EN 61241-4
	氣體和蒸氣（G）	爆炸性環境要與點火源保持一定的距離	密封		Ex ma	Ex mb	-	IEC EN 60079-18
	粉塵（D）				Ex ma	Ex mb	-	IEC EN 61241-18
	氣體和蒸氣（G）	爆炸性環境要與點火源保持一定的距離	浸油		-	Ex o，Ex ob	-	IEC EN 60079-6
	氣體和蒸氣（G）	內部爆炸不會傳播到外部	粉濟灌裝		-	Ex q，Ex qb	-	IEC EN 60079-5
zone2的所有應用	氣體和蒸氣（G）	zone2的所有保護原則	“n”		-	-	Ex nA，Ex nC，Ex nR，Ex nL，Ex nAc ，Ex nCc ，Ex nRc ，Ex nLc	IEC EN 60079-15

3、氣體和蒸氣的細分：

氣體和蒸氣			氣體和蒸氣的燃點溫度值	溫度等級	設備最高表面溫度	設備允許的溫度等級
氨氣，甲烷，乙烷，丙烷	煤氣，丙烯醛	氫氣	>450℃	T1	450℃	T1到T6
乙醇，環己烷，正丁烷	乙烯，環氧乙烷	乙炔	>300℃...≤450℃	T2	300℃	T2到T6
汽油，正己烷	乙二醇，硫化氫		>200℃...≤300℃	T3	200℃	T3到T6
乙醛	乙醚		>135℃...≤200℃	T4	135℃	T4到T6
			>100℃...≤135℃	T5	100℃	T5到T6
		硫化碳	>85℃...≤100℃	T6	85℃	T6
允許的設備組：IIA，IIB，IIC	允許的設備組：IIB，IIC	允許的設備組：IIC	IIA大約300μWs，IIB大約150μWs，IIC小于50μWs

4、粉塵細分

標記	粉塵	允許的設備組
IIIA	可燃飛絮	IIIA，IIIB，IIIC
IIIB	非導電粉塵	IIIB，IIIC
IIIC	導電粉塵	IIIC

三、Motorola數據采集器防爆等級及性能說明：

1、MC9090 - Zone1/Div1

◆ WLAN

◆ Bluetooth

◆ RFID frequenzencies LF, HF, UHF

◆ 觸摸彩屏

◆ 不同的掃描引擎

◆ 條碼與RFID共存

◆ 最遠掃描距離12米

MC9090 RFID/UHF——Ex防護類型：II 2G Ex q [ib] IIC T4，II 2G Ex q [ib] IIB T4

MC9090 RFID/LF——Ex防護類型：II 2G Ex q [ib] IIC T4

MC9090 RFID/HF——Ex防護類型：II 2G Ex q [ib] IIC T4

MC9090-G——Ex防護類型：II 2G Ex q [ib] IIC T4

MC9090-K——Ex防護類型：II 2G Ex q [ib] IIC T4

2、MC9190 - Zone2/Div2

◆ WLAN

◆ Bluetooth

◆ RFID frequenzencies LF, HF, UHF

◆ 不同的掃描引擎

◆ 條碼與RFID共存

◆ 最遠掃描距離12米

MC9190-NI——Ex防護類型：II 3G Ex nA IIC T6，II 3D Ex tD A22 IP64 T80℃

3、MC75A-NI - Zone2/Div2

◆ GPS

◆ WWAN-GSM/CDMA

◆ 3.2 Megapixel camera

◆ Colour display with touchscreen and LED backlighting

◆ Various scan engines

◆ VoIP (Voice over IP)

MC75Ax-NI——Ex防護類型：II 3G Ex ic IIC T6 Gc，II 3D Ex tD A22 IP54 T90℃

4、MC95xx-NI - Zone2/Div2

◆ GPS

◆ WWAN-GSM/CDMA

◆ 3.0 Megapixel camera

◆ Colour display with touchscreen and LED backlighting

◆ Various scan engines

◆ VoIP (Voice over IP)

MC95xx-NI——Ex防護類型：II 3G Ex ic IIC T6 Gc，II 3D Ex tD A22 IP64 T90℃

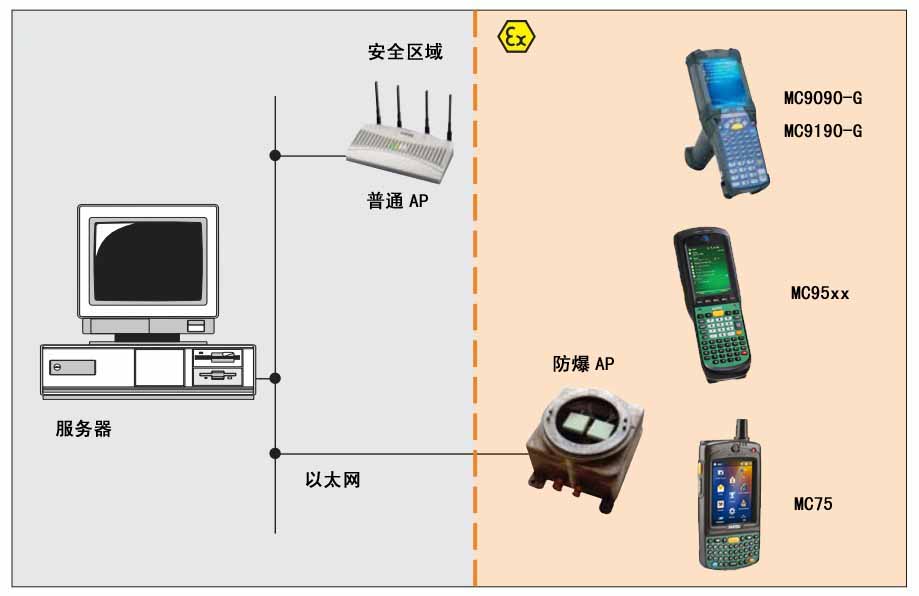

四、Motorola防爆數據采集器的應用拓撲圖

標簽 條碼標簽
