1、Intermec PF8T標簽打印機各部位介紹

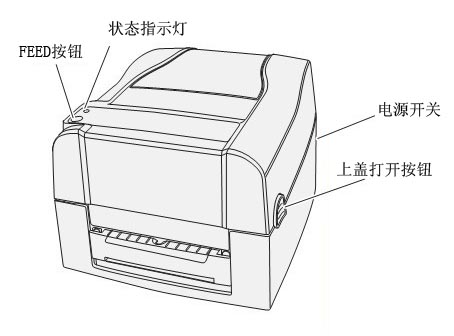

1.1 狀態指示燈/FEED按鈕/電源開關/上蓋打開按鈕

1.2 折疊紙入口/電源開關/電源插孔/USB口/并口/以外網接口/串口

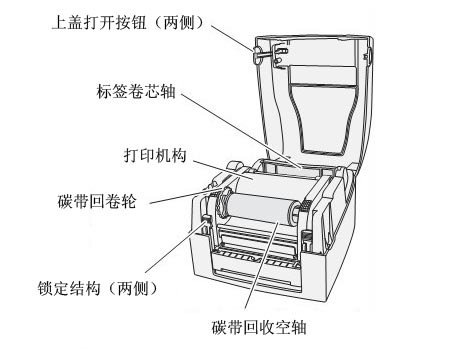

1.3 上蓋打開按鈕（兩側）/標簽卷芯軸/打印機構/碳帶回卷輪/鎖定結構（兩側）/碳帶回收空軸

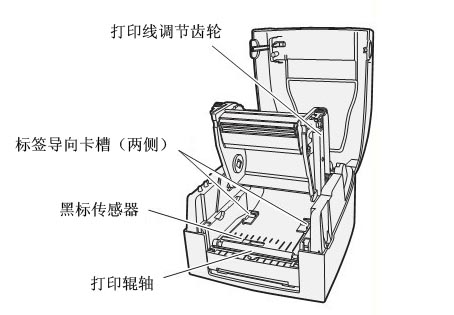

1.4 打印線調節齒輪/標簽導向卡槽（兩側）/黑標傳感器/打印輥軸

2、Intermec PF8T標簽打印機安裝說明
2.1 按鈕和指示燈狀態說明
● 按鈕說明
① 按下FEED鍵，打印機脫機走紙；
② 按住FEED鍵開機，打印機進入介質感應模式
●指示燈狀態說明
① 閃爍綠色，可能：打印機在自動感應模式下；打印機正在下載字體、圖形、格式。
② 穩定綠色，可能：打印機在準備好模式下；打印機在打印模式下；打印機在DUMP模式下。
③ 穩定橙色，可能：打印機在引導模式下。
④ 閃爍紅色，可能：打印機卡紙；打印頭過熱；步進電機過熱；打印機正在下載Firmware。
⑤ 固定紅色，可能：打印機沒有介質或碳帶；打印機在錯誤模式下。

2.2 標簽紙安裝
2.2.1 Tear-off模式下標簽紙安裝
①按下打印機兩端的上蓋打開按鈕，打開上蓋。
②把標簽卷插入到標簽卷芯軸。
③把標簽卷軸放到兩個卡口上。
④按下兩側的鎖定機構，打開打印機構。
⑤推開標簽導向卡槽，讓標簽從卡槽中穿過。
⑥調節標簽導向卡槽以適應標簽的寬度。
2.2.2 剝離模式下標簽紙安裝
①按下打印機兩端的上蓋打開按鈕，打開上蓋。
②把標簽卷插入到標簽卷芯軸。
③把標簽卷軸放到兩個卡口上。
④按下兩側的鎖定機構，打開打印機構。
⑤打開剝離機構。
⑥推開標簽導向卡槽，讓標簽從卡槽中穿過。
⑦調節標簽導向卡槽以適應標簽的寬度。
⑧把標簽開端剝離出10cm的底紙。
⑨底紙繞著剝離輥，進入剝離機構，從剝離機構下面的槽口過去
⑩拉住標簽介質，同時拉動底紙直到底紙被拉直。
⑾關閉剝離機構。
2.2.3 切刀模式下標簽紙安裝
①按下打印機兩端的上蓋打開按鈕，打開上蓋。
②把標簽卷插入到標簽卷芯軸。
③把標簽卷軸放到兩個卡口上。
④按下兩側的鎖定機構，打開打印機構。
⑤推開標簽導向卡槽，讓標簽從卡槽中穿過。
⑥調節標簽導向卡槽以適應標簽的寬度。
⑦把標簽從切刀機構中穿過。

2.3 碳帶安裝
①按下打印機兩端的上蓋打開按鈕，打開上蓋。
②按下兩側的鎖定機構，打開打印機構。
③插入空的碳帶卷芯到碳帶回卷軸上。
④插入一卷新的碳帶到碳帶供應軸上。
⑤把碳帶來出來，粘到空軸上，轉動碳帶回收軸，把碳帶轉動平整為止。
⑥牢牢關閉打印機上蓋。
⑦按FEED按鈕，直到綠色指示燈亮起。

2.4 執行測試打印
能夠通過打印測試標簽來確認打印機是否工作正常，并且能夠得到打印機的設置信息，也能夠檢測到打印的質量。
①安裝標簽和碳帶
②按住FEED鍵開機，狀態指示燈綠色閃爍2秒，紅色閃爍2秒，然后綠色再次閃爍。
③如果你使用連續紙或間隔標簽，當狀態指示燈閃爍綠色時松開FEED按鍵。
如果你使用黑標標簽，當狀態指示燈閃爍紅色時松開FEED按鍵。
④打印機自動調節標簽傳感器，并且打印機出來3-4張標簽。
短暫暫停后，會打印出來一個測試標簽，并且打印機進入DUMP模式。
⑤按下FEED鍵，打印機返回到正常操作狀態
或者，測試標簽后，按住FEED鍵至少3秒鐘，打印機將恢復出廠默認設置，這時打印機狀態指示燈變?yōu)榧t色，等打印機恢復出廠設置后，指示燈變?yōu)榫G色。

3、Intermec PF8T標簽打印機配置
3.1 通過PrintSet來配置打印機
PrintSet是一個打印機配置工具，可以非常方便的配置打印機的設置參數。

3.2 更新打印機的Firmware
通過一個Config Tool來安裝打印機的Firmware。
①確認打印機與PC連接
②下載PF8T的Firmware文件到PC上，文件后綴為ufz
③打開Congig Tool軟件
④從端口下拉菜單中，選擇所使用的端口（COM1或LPT1）
⑤選擇PF8T打印機
⑥點擊Firmware download
⑦點擊Start Firmware Update wizard
⑧選擇下載的ufz文件，點擊OK

4、Intermec PF8T標簽打印機故障說明
可能故障列表：

故障	可能的解決方法
電源打開但狀態指示燈不亮	確認電源供應器是否連接到AC插座上
狀態指示燈為綠色，但打印機不能進紙	①如果標簽剝離傳感器開著，確認最后一張打印的標簽被剝?nèi)ィ虎诖_認數據線插好
標簽僅僅有部分內容被打印出來	①確認打印機打印機構被充分壓下；②檢查標簽和打印頭是否臟污
打印質量比較差	①清潔打印頭；②調節打印頭壓力
打印機似乎在工作但沒有打印	確認打印碳帶的碳面與標簽接觸
打印停止，并且LED變?yōu)槌壬?/td>	①標簽傳感器可能有問題，請做一個自動校正；②打印機有卡紙，打開打印機清理卡紙；③打印機的Firmware有問題，重新更新Firmware
標簽被繞進輥軸	把標簽從輥軸中抽出，并清潔輥軸
當打印機應該停止打印時，但打印機在繼續打印或走紙	①檢查是否有標簽堵著標簽傳感器上；②打印機的Firmware有問題，重新更新Firmware

5、Intermec PF8T標簽打印機調節

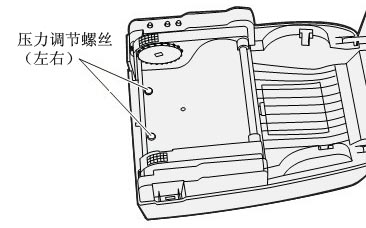

5.1 調節打印頭的壓力
當打印不同材料的標簽或使用不同類型的碳帶時，由于材料的不同而影響打印質量，如果有這種情況，就需要調節打印頭壓力來適用所使用的材料。
①關閉打印機
②按下打印機兩端的上蓋打開按鈕，打開上蓋
③使用一字螺絲刀，來調節螺絲，順時針增加打印頭壓力，逆時針減小打印頭壓力

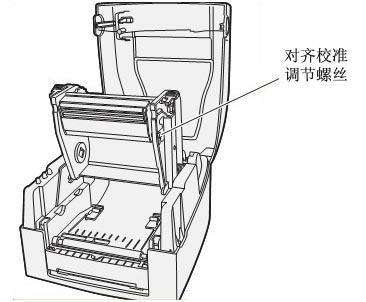

5.2 調節打印頭的對齊
調節打印頭和輥軸的對齊，能夠提高打印質量
順時針或逆時針旋轉校準螺絲
