針對“打印速度”和“打印吞吐量”這兩個參數，如何提高的問題？我們通過拿Zebra條碼打印機來做例子進行說明，其他品牌型號的條碼打印機也類似。
首先讓我們對“打印速度”和“打印吞吐量”做一個定義，看看它們之間有何區別。
◆ “打印速度”是打印機打印標簽時標簽移動的速度，Zebra條碼打印機“打印速度”是由ZPL命令中的^PR決定的。最低的打印速度通常是2英寸/秒，可高可達12英寸/秒，取決于您正在使用的打印機型號。
◆ “打印吞吐量”是指打印一個給定數量的標簽所需的總時間。這種測量方法結合了傳輸數據的時間、打印機創建圖像位圖的時間和打印標簽的時間。這通常才是用戶最關心的一個參數，也將是本文討論的重點。
有幾種方法可以確保斑馬打印機的吞吐量最大化。這取決于您所選的打印機型號、應用程序、打印機可用DRAM內存和修改ZPL編程語言的能力。
下面是影響您應用中打印吞吐量的幾個可能原因：
● 您的系統數據傳輸速率是否最大化？
● 是否有足夠的內存讓“format while printing”的功能？
● 您是否可以利用圖像儲存和圖像加載功能？ （^IS，^IL）
● 大型圖形文件是否被發送到打印機？
● 您是否可以限制在應用程序中使用的字體的數量？
● 如果您使用的是可縮放的字體，您可以使用cache命令？ （^COY）（對于105sl，當catche>6400357時^COY不起作用；對于Zx
M+和Xi+、PAX4打印機，catche是自動處理的）
● 您需要在應用程序中使用TrueType字體嗎？
● 具有60.14.x或后版本Firmware的打印機，一個新的字體引擎功能是默認啟用的，在某些應用中這可能會影響吞吐量。
下面分別對影響應用程序“打印吞吐量”的因素進行分析說明：
1、數據速率
打印機盡可能在最短的時間內獲得ZPL數據的一種能力。ZPL數據傳輸?shù)酱蛴C(jī)往往是通過一個串行或并行接口。（ZebraNet使用并行接口）。串行（RS232）接口應用程序盡量設置最高波特率。如果您有選擇，盡量使用并行接口。
在網絡環境中，你可能會受管理員設置的影響。
在某些應用程序中關閉雙向通訊可能會提高打印機吞吐量。
應用程序通常使用一個獨立的電腦連接到打印機，如果您懷疑網絡或系統影響吞吐量，您可以從網絡中移除打印機，然后嘗試從一臺筆記本電腦或其他獨立主機上加載文件發送ZPL數據。這將有助于隔離可疑的系統問題。
2、format while printing
打印機解釋接收到的ZPL命令，并把它轉換圖像到打印機位圖存儲器（DRAM），然后打印出的標簽。只有圖像轉換完畢打印機才會打印標簽，當標簽被打印后，位圖存儲器為了下一個圖像將被清除。當?shù)谝粋�(gè)標簽正在打印而有足夠的內存空間去轉換第二張標簽的特征被稱作“format while printing”。你可以使用一個簡單的方法來驗證你的打印機是否具有“format while printing”功能，當打印機處于暫停狀態時，發送兩個不同的標簽格式，等待幾秒鐘，然后去除暫停狀態，如果兩個標簽打印不停止，那說明你正在利用“format while printing”功能。可以通過擴充內存來使用“format while printing”功能。
3、ZPL-圖像保存，圖像下載
如果您可以自己寫ZPL指令或者您軟件上面有可以使用^IS/^IL的選項，那么您也能夠增加打印吞吐量。您必須有足夠的內存來支持“格式同時打印”功能，因?yàn)槟鷮⑿枰贒RAM中有兩個位圖區域。其中一個是保存模板圖像和，另一個保存打印圖像。
注：如果您想知道為什么盡量避免使用存儲的格式^XF/^DF，因?yàn)閆PL命令仍然需要解釋和轉換。在大多數情況下，打印吞吐量并不能使用這種方法得到改善。

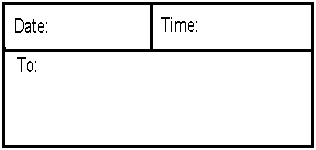

創建一個格式，包含了所有的固定的信息，并使用^IS命令將它命名。該圖像作為圖形被保存在內存中。
 |
^XA
^LH0.0^FS
^FO78,72^A0N,38,33^FDDate:^FS
^FO372,70^A0N,38,33^FDTime:^FS
^FO84,150^A0N,38,33^FDTo:^FS
^FO54,38^GB623,292,7^FS
^FO56,132^GB617,0,6^FS
^FO350,44^GB0,92,6^FS
^ISTEMPLATE,N^FS
|

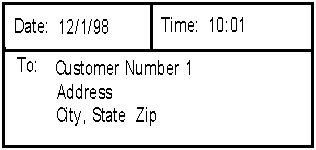

現在，創建一個包含所有剩余可變信息的格式和包括回調圖像。 （^IL）發送給打印機，并且將打印一張標簽。
 |
^XA
^ILTEMPLATE^FS
^FO166,74^A0N,38,33^FD12/1/98^FS
^FO466,70^A0N,38,33^FD10:01^FS
^FO160,156^A0N,38,33^FDCustomer Number 1^FS
^FO164,204^A0N,38,33^FDAddress^FS
^FO162,250^A0N,38,33^FDCity,State Zip^FS
^XZ
|

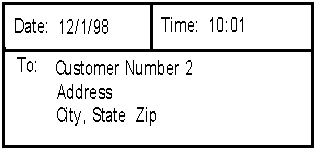

有必要的話，重復新的變量信息。
 |
^XA
^ILTEMPLATE^FS
^FO166,74^A0N,38,33^FD12/1/98^FS
^FO466,70^A0N,38,33^FD10:01^FS
^FO160,156^A0N,38,33^FDCustomer Number 2^FS
^FO164,204^A0N,38,33^FDAddress^FS
^FO162,250^A0N,38,33^FDCity,State Zip^FS
^XZ
|
當您使用完模板后，可以使用^ID命令清除它
^XA
^IDTEMPLATE^FS
^XZ
4、大圖形文件
一些驅動程序和軟件包發送，包括條碼和文本的大圖形文件。在可能的情況下，使用打印機駐留字體（內部）和駐留條形碼（內部）來進行標簽設計。優化驅動程序和S/W設置來使用打印機駐留字體和駐留條形碼。
5、字體選擇
當設計標簽時使用內部位圖字體，打印機是最有效率的。通過^Ax指令，其中x的取值范圍是A到G。
如果您使用內部平滑縮放字體^A0，盡量限制其大小。這將減少打印前成像到內存中的執行處理時間。
6、字體緩沖
如果您的應用程序需要使用大號縮放字體，您可能需要增加默認的字體緩存內存。這將擴大可縮放字體的創建區域，導致整體的吞吐量增加。可增加的緩沖大小就被限制在打印機可用DRAM內存內。增加字體緩存超出現有的DRAM內存，會導致打印機錯誤（LCD顯示器上顯示）或標簽上的圖像截?cái)唷?br>
默認的字體緩存的大小是22K。
字體緩沖詳細信息：
^CO（Cache On）指令是用來改變的字符緩存的大小。根據定義，一個“字符緩存”（簡稱為緩存）是一個為存儲可縮放字符而保留的DRAM部分。所有的打印機都有一個默認的22K緩存，并且始終是打開的。最大的單個字符在沒有改變緩存大小的情況仍然能夠被存儲，是450 dots× 450 dots。
Zebra條碼打印機使用的有兩種類型字體：位圖字體和可縮放字體。字母、數字、符號是位圖字體，是有固定大小的。比如，10 points、12 points、14 points等等。而可縮放的字體是不固定大小的，它們的大小是用戶可選擇的。位圖字體因?yàn)榇笮∈枪潭ǖ模钥梢钥焖僖苿?dòng)到標簽。相比之下，可縮放的字體要慢得多，因?yàn)槊總�(gè)字符在移動到標簽前都需要重新創建，通過把縮放字符存放在一個“緩存”中可以以更快的速度被回調。
可以存儲在緩存中的字符數取決于兩個因素;緩存的大小和字符大小。字體點尺寸越大，它使用的緩存空間也越多。默認的緩存存儲使用在標簽上的每一個可縮放字符。如果使用相同的字符（具有相同的旋轉和大�。�，它就能夠快速的從緩沖中檢索到。但一段時間后打印緩存可能被充滿，一旦發生這種情況打印機將消除現有字符占用的打印緩存，多長時間來消除已存在的字符是由系統自動完成的。
一個打印緩存字符的最大尺寸為1500點×1500點。它需要緩存為300K的空間。當所需格式相對緩沖來說太大時，小字符可以顯示，但大字符將不能夠顯示，如有可能，增加緩存的大小。
注：緩存的大小根據需要可以調整。緩沖中的任何字符當它被重新調整后都將丟失。增加緩存會降低標簽位圖、圖形、字體下載所用的可用空間。
^CO指令的格式是：
^COa,n
其中：
^CO = Cache On
a = 打開緩沖：Y=Yes，N=No，默認值為Y
n = 被添加緩沖區大�。ㄒ訩為單位），沒有指定時默認值為40
下面是使用^CO指令的一個例子。要調整打印緩存為62K：
^COY 40K（默認內存）+22K（現有的緩存）=62K
要調整打印緩存為100K：
^XA^COY,78^XZ
78K(被添加的內存)+ 22K（現有的緩沖）= 100K
7、USFT字體引擎 - 支持TrueType字體
USFT（Universal Scalable Font Technology），大多數的斑馬打印機都具有此功能。此功能允許您在應用程序中轉換、下載、使用Windows的TrueType字體。通過Ztools工具進行字體的轉換，USFT功能會影響打印機的吞吐量。
8、字體引擎功能 - 60.14.X Firmware的新功能
此功能允許使用的全球打印解決方案，使用由Zebra提供的Unicode字體包。如果不使用這個功能，它可以被禁用。
^ZC0 = 全球打印引擎開(默認)
^ZC2 = 全球打印引擎關
以下字符串發送到打印機，可以使全球打印引擎關
^XA^ZC2^JUS^XZ
