斑馬條碼打印機（ZPL）可以通過^BC指令來進行code128條形碼的打印。

一、斑馬^BC指令的描述

code128是一種高密度、可變長、連續的字母數字符號。它的目的是編碼復雜的產品標識。每個code128字符，包括六個要素：三個條和三個空。
● ^BC支持一個固定打印比率。
● 數據（^FD）受限于標簽的寬度。

斑馬^BC指令格式如下：
^BCo,h,f,g,e,m
這里：
① ^BC = Code128條形碼
② o = 方向
默認值：當前^FW的設置
N = 正常
R = 順時針旋轉90度
I = 倒轉180度
B = 鏡像
③ h = 條形碼高度 默認值：由^BY來設置
其他值：1dot 到 9999dots
④ f = 打印釋義行
默認值：Y =Yes
其他值：N =No
⑤ g = 條碼上打印釋義行
默認值：N =No
其他值：Y =Yes
⑥ e = UCC校驗位
默認值：N =No
其他值：Y =Yes
⑦ m = 模式，N、U、A、D可選
默認值：N =沒有模式可選
其他值：U =UCC模式，（^FD或^SN語句必須包括19個數字，它也可以包含有效的字母），C字符集中的FNC1將被自動選擇使用；在^FD或^SN語句中超出19位的多余位數將被濾掉，而低于19位數字的，將在右側增加0補充至19位。
其他值：A =Automatic模式，Automatic模式分析發送來的數據，并自動確定最佳的分配方法；完整的ASCII字符集都可以用使用在^FD語句中，打印機將決定什么時候轉變字符子集，四個或者更多的數字位將導致自動轉換為C字符集。
其他值：D =新模式(F/W為x.11.x版本或以上)，●將允許處理帶應用程序標識符或不帶應用程序標識符的UCC/EAN；●代碼以FNC1開始標識一個UCC/EAN128條形碼；●打印機將自動去掉括號和空格進行編碼，但括號和空格在釋義行可見；●打印機將自動判斷，如果需要一個校驗位，計算出來，并打印它；●自動調整釋義行

二、code128條形碼子集

code128碼有三個字符的子集。在每個子集中都有106個編碼打印字符，每個字符集最多可以有三個不同的含義，這取決于所使用的字符子集。三個code128字符子集分別被稱為：●子集A；●子集B；●子集C
子集可以通過下述兩種方法之一進行選擇：
Ⅰ.在與該條形碼關聯的字符串?dāng)?shù)據（^FD）中，使用一個特殊的調用代碼。
Ⅱ.將所需的啟動代碼放在的數據開始的位置。如果沒有啟動代碼輸入，子集B將被使用。

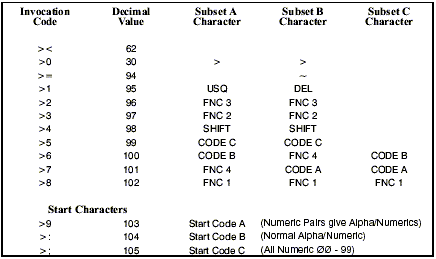

要改變一個條形碼內的子集，在相應的數據串點上放置適當?shù)恼{(diào)用代碼，新的子集將保持有效，直到出現了其他的調用代碼。 （例如，在子集C中，使用一個“>7”數據改變到A的子集），下表顯示了code128三個子集的調用代碼和開始字符代碼。

① 子集A和子集C的規則
code128的子集A和子集C在數據字符串中需要通過雙位數來進行編程，00-99。在子集A中，每個雙位數來作為一個單字符編碼到條形碼中；子集C是直接被打印的。

② 子集B的規則
子集B是直接作為ASCII文本編程的，除了大于94的和一些特殊字符（^ > ~）外，而這些字符必須通過調用代碼來進行編程。

③ code128字符集，詳見http://www.richufangzhi.cn/code128_width.shtml

④ UCC/EAN-128符號體系
應用標識符數據UCC/EAN-128，是一種code128碼的變體，專門保留為EAN和UCC使用，它的目的不是用于零售網點的數據掃描。
UCC/EAN-128有很多優勢，它是當今最完整的字母數字一維條碼，使用三種不同的字符集（A,B,C）有利于完整的對128個ASCII字符進行編碼；code128條形碼是最緊湊的線性條碼；字符集C可以使雙密度模式來代表的數字?jǐn)?shù)據，在這種模式下，兩個數字用一個符號字符代表以節省寶貴的空間。
UCC/EAN-128條碼始終包含一個特殊的非數據字符被稱為功能1（FNC1），它跟在條碼的起始字符后。它使掃描器和處理軟件能夠自動識別UCC/EAN-128和其他條碼符號，隨后只處理相關數據。
UCC/EAN-128條碼是由靜止區、一個code128的起始字符A，B或C、1個FNC字符、數據（應用程序標識符加上數據字段）、校驗字符、停止字符和一個尾隨的靜止區來組成。
UCC/EAN，UCC/128有幾種方式來聽取它所使用的代碼。這取決于所使用的應用程序標識符代碼。

下面是UCC應用標識符表：

數據內容	應用標識符（AI）	另加下列數據結構
Serial Shipping Container Code (SSCC)	00	整整18個數字
Shipping Container Code	01	整整14個數字
Batch NumberS	10	最大可到20個字母數字
Production Date (YYMMDD)	11	整整6個數字
Packaging Date (YYMMDD)	13	整整6個數字
Sell By Date (YYMMDD)	15	整整6個數字
Expiration Date (YYMMDD)	17	整整6個數字
Product Variant	20	整整2個數字
Serial Number	21	最大可到20個字母數字
HIBCC Quantity, Date, Batch and Link	22	最大可到29個字母數字
Lot Number	23*	最大可到19個字母數字
Quantity Each	30
Net Weight (Kilograms)	310**	整整6個數字
Length, Meters	311**	整整6個數字
Width or Diameter (Meters)	312**	整整6個數字
Depths ( Meters)	313**	整整6個數字
Area (Sq. Meters)	314**	整整6個數字
Volume (Liters)	315**	整整6個數字
Volume (Cubic Meters)	316**	整整6個數字
Net Weight (Pounds)	320**	整整6個數字
Customer PO Number	400	最大可到29個字母數字
Ship To (Deliver To) Location Code using EAN 13 or DUNS Number with leading zeros	410	整整13個數字
Bill To (Invoice To) Location Code using EAN 13 or DUNS Number with leading zeros	411	整整13個數字
Purchase from	412	整整13個數字
Ship To (Deliver To) Postal Code within single postal authority	420	最大可到9個字母數字
Ship To (Deliver To) Postal Code with 3-digit ISO Country Code Prefix	421	3個到9個字母數字
Roll Products - width, length, core diameter, direction and splices	8001	整整14個數字
Electronic Serial number for cellular mobile phone	8002	最大可到20個字母數字

注：對于僅僅需要表明年和月的，數據字段被設置為“00”

三、斑馬^BC指令打印code128條形碼示例

1、通過子集A來進行打印
指令代碼如下：
^XA
^FO100,70^BY3^BCN,100,Y,N,N
^FD>93547363717181920^FS
^XZ
打印結果如下：

2、通過子集C來進行打印
指令代碼如下：
^XA
^FO100,70^BY3^BCN,100,Y,N,N
^FD>;5633765412^FS
^XZ
打印結果如下：

3、具有子集C轉換到子集B，然后再轉換為子集A
指令代碼如下：
^XA
^FO50,50^BY3^BCN,100,Y,N,N
^FD>;382436>6CODE128>752375152^FS
^XZ
打印結果如下：

“>;”為子集C的開始字符代碼，“>6”表示轉換為子集B，“>7”表示轉換為子集A。

4、幾種方法來編寫代碼，打印EAN/UCC-128條形碼，應用標識符為'00'

4.1 m參數使用'N'，應用標識符為00
代碼如下：
^XA
^FO90,200^BY4^BCN,256,Y,N,Y,N^FD>;>80012345123451234512^FS
^XZ
打印效果如下：

■ >;>8，設置子集C 和功能1（FCN1）
■ 00后面有17個字符，校驗位自動生成打印第20個字符（由e參數來決定）
■ 當m參數設置為N時，位數并不限制在19個字符

4.2 m參數使用'U'，應用標識符為00
代碼如下：
^XA
^FO90,200^BY4^BC,256,Y,N,,U^FD0012345123451234512^FS
^XZ
打印效果如下：

■ 當m參數選擇U時，在^FD后面只能使用19個字符，不能多也不能少
■ 子集C和FNC1是被自動選擇的
■ 校驗位是被自動插入的

4.3 m參數使用'D'，應用標識符為00
代碼如下：
^XA
^FO50,200^BCN,150,Y,N,,D^FD(00) 1 2345123 4512345120^FS
^XZ
打印效果如下：

■ 這個0（數據結束時）是個假字符，作為一個占位字符，打印機將自動插入一個校驗位，在這個列子中校驗位剛好也是0
■ 子集C和FNC1是被自動選擇的
■ 括號和空格，可以出現在數據中
■ 校驗位是自動插入的。打印機將自動計算校驗位，并把其寫入到條形碼的釋義行。
■ 釋義行也將顯示括號和空格，但不會在實際的條碼里。

4.4 使用不同的字體來打印釋義行（F/W版本為x.10.x或者更新的版本）
代碼如下：
^XA
^FO50,200^A0N,40,30^BCN,150,Y,N,Y^FD>;>80012345123451234512^FS
^XZ
打印效果如下：

■ ^A0N,40,30命令行可以改變釋義行的字體和大小。

4.5 使用不同的字體來打印釋義行（F/W版本為x.10.x以下版本）
代碼如下：
^XA
^FO25,25^BCN,150,N,N,Y^FD>;>80012345123451234512^FS
^FO100,190^A0N,50,40^FD(00) 1 2345123 451234512 0^FS
^XZ
打印效果如下：

■ 需要編寫一個單獨的文本字段。
■ 條形碼的釋義行需要被關閉，參數f必須為N
■ ^A0N,50,40命令行可以改變釋義行的字體和大小。
■ 你必須確保你在文本字段中輸入正確的校驗數字
■ 創建一個單獨的文本域，用括號和空格來格式釋義行。

5、具有多個應用標識符的EAN/UCC-128條形碼打印

FNC1(>8)將被插入在兩個AI之間

5.1 m參數使用A（自動）
^XA
^BY2,2.5,193^FO33,400^BCN,,N,N,N,A^FD>;>80104017773003486>8100008535>8910001>837252^FS
^FT33,625^AEN,0,0^FD(01)04017773003486(10)0008535(91)0001(37)252^FS
^XZ

5.2 m參數使用U
^XA
^BY3,2.5,193^FO33,200^BCN,,N,N,N,U^FD>;>80204017773003486>8100008535>8910001>837252^FS
^FT33,455^A0N,30,30^FD(02)04017773003486(10)0008535(91)0001(37)252^FS
^XZ

5.3 m參數使用D
^XA
^PON
^LH0,0
^BY2,2.5,145^FO218,343^BCB,,Y,N,N,D^FD(91)0005886>8(10)0000410549>8(99)05^FS
^XZ
