Intermec PD42

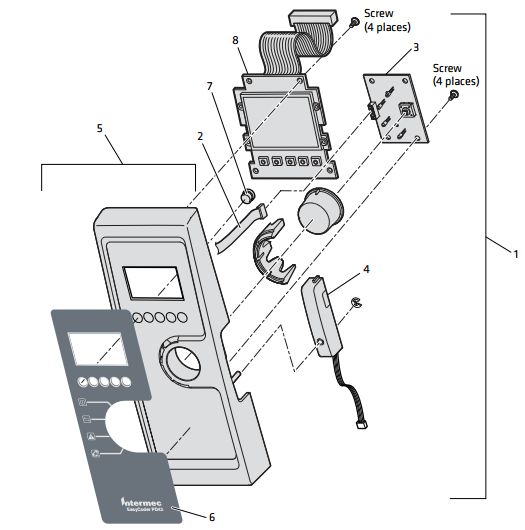

1、Intermec PD42前面板零部件圖
零部件圖中常用易損件編號及說明：
| 圖示編號 |
零件P/N號 |
零部件描述 |
| 1 |
1-207132-001 |
PD42前面板附件 |
| 5 |
1-207133-001 |
PD42前面板 |
| 7 |
1-207144-001 |
顯示按鈕 |
| 8 |
160-000186-003 |
PD42 LCD |

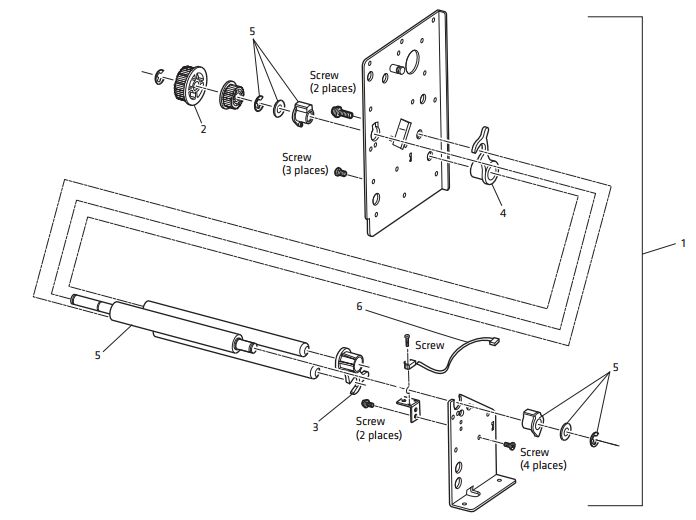

2、Intermec PD42打印單元零部件圖
零部件圖中常用易損件編號及說明：
| 圖示編號 |
零件P/N號 |
零部件描述 |
| 1 |
141-000133-902 |
打印單元，包括壓力箱總成和打印頭控制桿套件 |
| 3 |
700-035903-001 |
介質導向，右 |
| 4 |
700-030503-001 |
介質導向，左 |
| 5 |
141-000054-902 |
打印輥軸 |
| 6 |
141-000131-902 |
打印頭抬起傳感器（包括線和支架） |

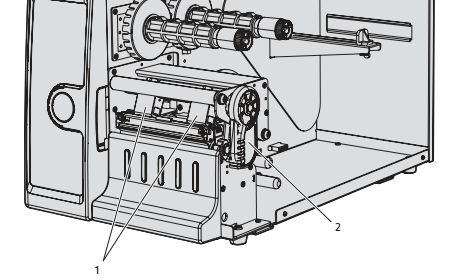

3、Intermec PD42壓力箱和打印頭控制桿零部件圖
零部件圖中常用易損件編號及說明：
| 圖示編號 |
零件P/N號 |
零部件描述 |
| 1 |
141-000124-902 |
壓力箱，包括2個 |
| 2 |
141-000126-902 |
打印頭控制桿 |

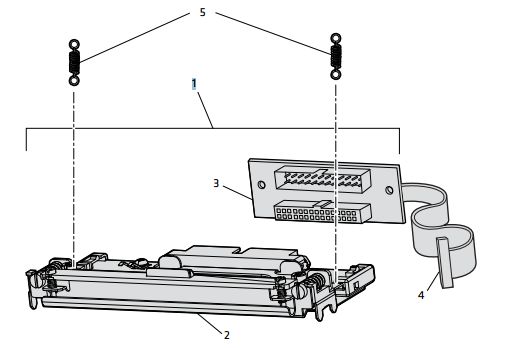

4、Intermec PD42熱敏打印頭零部件圖
零部件圖中常用易損件編號及說明：
| 圖示編號 |
零件P/N號 |
零部件描述 |
| 2 |
141-000044-962；141-000045-962 |
203dpi；300dpi |
| 3 |
141-000106-902；141-000107-902 |
連接203dpi PCB；連接300dpi PCB |

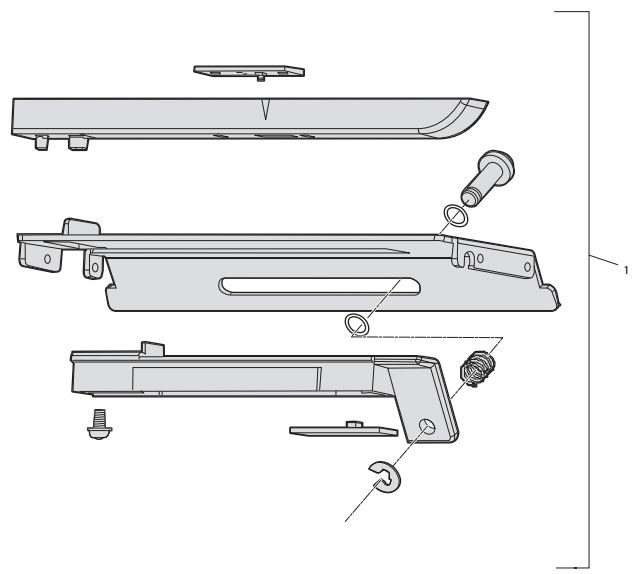

5、Intermec PD42標簽感應器零部件圖
零部件圖中常用易損件編號及說明：
| 圖示編號 |
零件P/N號 |
零部件描述 |
| 1 |
141-000042-902 |
標簽傳感器 |

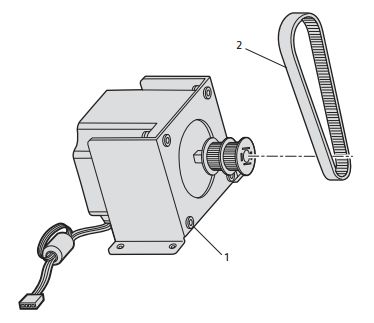

6、Intermec PD42馬達模塊零部件圖
零部件圖中常用易損件編號及說明：
| 圖示編號 |
零件P/N號 |
零部件描述 |
| 1 |
141-0000108-902 |
步進電機 |
| 2 |
703-027700-001 |
同步帶，100MXL |

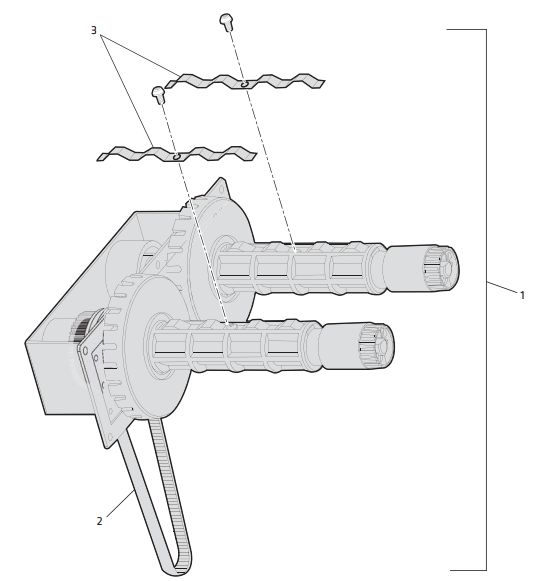

7、Intermec PD42碳帶模塊零部件圖
零部件圖中常用易損件編號及說明：
| 圖示編號 |
零件P/N號 |
零部件描述 |
| 1 |
141-00024-982 |
完整碳帶模塊，包括同步帶和彈簧葉片 |
| 2 |
703-027800-011 |
同步帶，160MXL025 |
| 3 |
710-027900-001 |
彈簧葉片 |

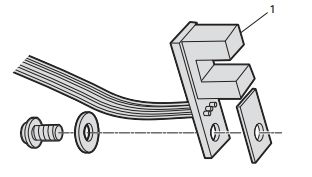

8、Intermec PD42碳帶用盡模塊零部件圖
零部件圖中常用易損件編號及說明：
| 圖示編號 |
零件P/N號 |
零部件描述 |
| 1 |
141-000052-902 |
碳帶用盡傳感器 |
