下面對Zebra Z系列條碼打印機的切刀安裝方法進行說明，以幫助客戶對切刀進行維護，包括斑馬ZM400、斑馬ZM600、斑馬Z4mPlus、斑馬Z6mPlus四款條碼打印機。

拆裝切刀時需注意：

● 拆裝切刀時一定要關閉打印機，拔掉電源線。

● 刀片比較鋒利，不要用手去觸碰它。

1、關掉打印機電源，拔掉電源線和數據線。

2、打開介質倉蓋，擰下電氣蓋固定螺絲和鎖緊墊圈。

3、拆下介質和碳帶。

4、用一個小螺絲刀沿著前邊沿把打印頭鎖蓋拆下來。

5、把前蓋向右滑動，并抬起拿出。

6、重新安裝打印頭鎖蓋。

7、關閉介質倉蓋。

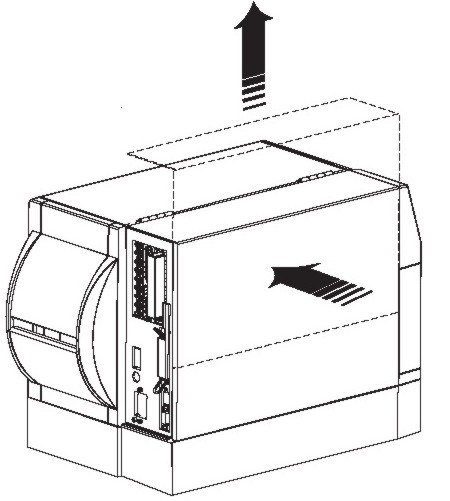

8、用手掌按住電氣蓋并向上推，拆下電氣蓋。

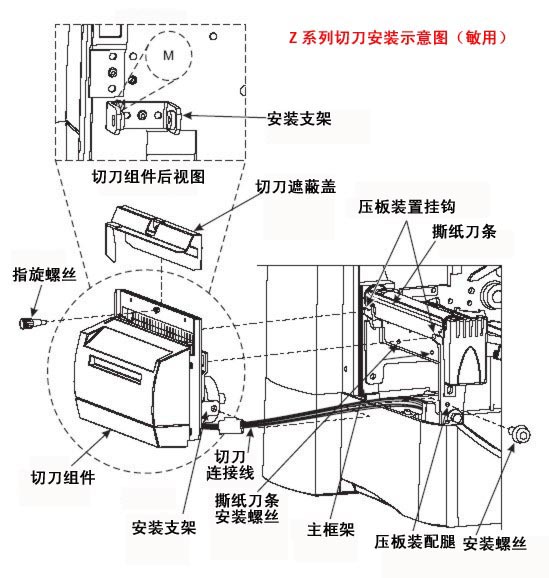

9、定位切刀組件，確認安裝支架是正確安裝的：“M”的位置正確，如果不正確的話，松開中間的螺絲，選擇安裝支架，直到“M”處于正確的位置。

10、握住切刀組件，把切刀的連接線放入主框架下。

11、安裝切刀組件到壓板裝置掛鉤上，盡可能的往左按住切刀附件，對齊邊緣，滑動切刀組件進入掛鉤，然后向下推并向右滑動切刀組件。

12、確認切刀組件已經進入壓板裝置，然后通過安裝螺絲把切刀的安裝支架與壓板裝配腿固定。

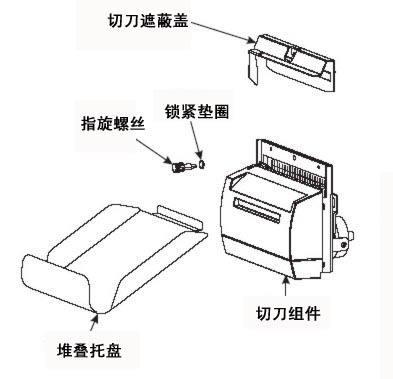

13、把切刀遮蔽蓋安裝到切刀上，并且用指旋螺絲固定。

14、把堆疊托盤插入到切刀組件前面的槽中。

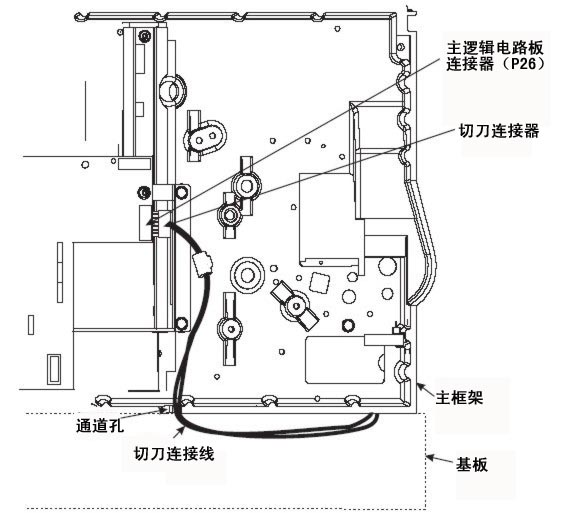

15、從主框架下面的通道孔把切刀的連接線穿至主板一側。

16、把切刀連接線的端子插入到主板的P26處。

17、重新安裝好電氣蓋。

18、重新安裝介質和碳帶。

20、連接電源線和數據線。

21、打開打印機。
