一、Argox A-2140L部件介紹

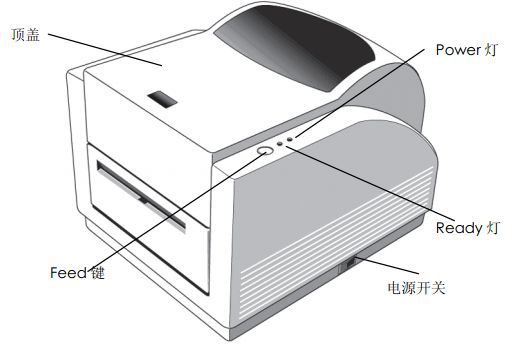

1、頂蓋/Feed鍵/Power燈/Ready燈/電源開關

電源開關：ON：打開電源，OFF：關閉電源；注意：請在連接或斷開電源線之前先關閉電源開關
電源指示燈：●綠色亮表示打印機電源開啟；●指示燈熄滅表示電源關閉；●指示燈閃爍表示打印機報錯
Ready指示燈：●綠燈亮表示處于準備打印狀態；●指示燈閃爍表示打印機暫停或者數據傳輸中；●Seagull驅動狀態檢測
Feed進紙鍵：；●按鍵走紙到打印起始位置；●按鍵取消打印機的"暫停"狀態；●開機時同時按住Feed鍵并持續數秒以打印自檢報告

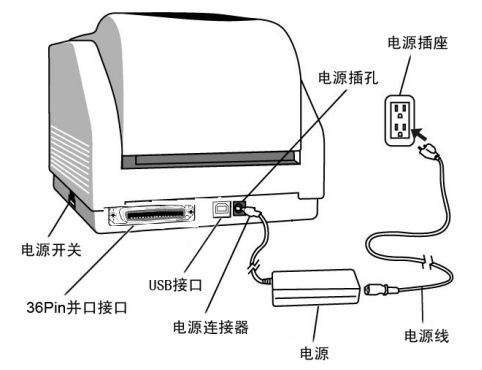

2、USB接口/36Pin并口接口/電源插孔

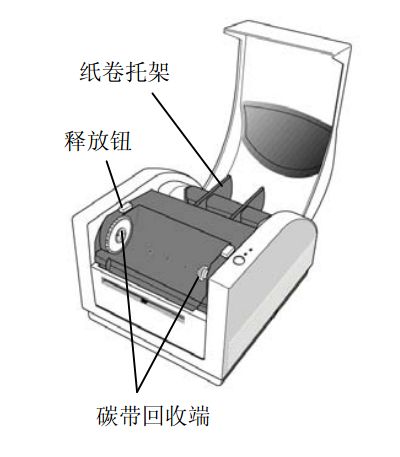

3、紙卷托架/釋放鈕/碳帶回收端

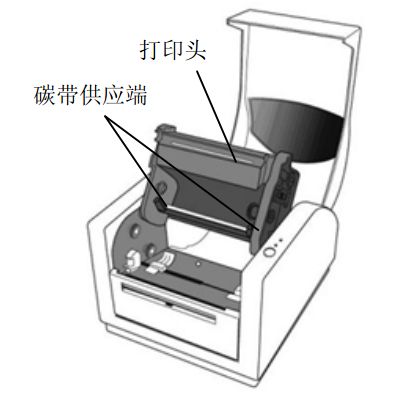

4、打印頭/碳帶供應端

二、Argox A-2140L紙張和碳帶的安裝

1、安裝碳帶
注意：
◆ 本節中的內容不適用于熱感打印模式
① 打開頂蓋露出紙卷倉。
② 按下打印頭模組旁邊兩個紫色的釋放鈕
③ 打開打印頭模組，向上打開打印頭模組露出碳帶供應端

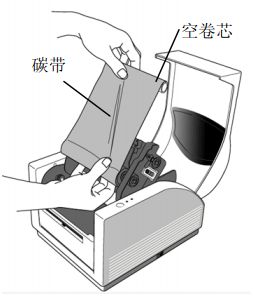

④ 拆開碳帶包裝，取出碳帶和空卷芯；將碳帶前端少量連接到空卷芯上，將碳帶安裝到碳帶供應端（先卡右端再壓入左端）

⑤ 關上打印頭模組再將空卷芯裝在碳帶回收端（先卡右端再壓入左端）

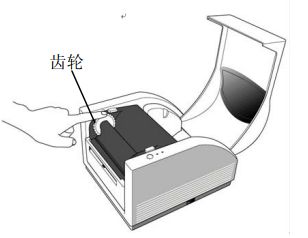

⑥ 向上推動打印頭模組左端的齒輪，確保卷緊碳帶

⑦ 同時向下按壓打印頭模組兩側，直到聽到“ 咔噠”一聲。

2、安裝紙張
① 打開頂蓋，露出紙卷倉
② 取出紙卷托架，將紙卷置于托架上
③ 打開打印頭模組，打開前蓋，使標簽能順利穿過
④ 另一手把標簽穿過標簽引導器，標簽引導器可以對中調節，以適應不同的標簽寬度

⑤ 向下合上打印頭模組，用手從兩側按壓，直到聽到“咔嚓”的一聲
⑥ 合上頂蓋，連通打印機電源，按下“FEED”進紙鍵

三、Argox A-2140L打印機測紙自檢與恢復出廠設置

1、測紙自檢
說明：每次更換新的標簽時，都必須重新測紙，否則可能會導致打印機按照錯誤的紙張間隙檢測值打印。
① 關閉電源
② 按住“FEED”進紙鍵，同時開啟打印機電源，直到馬達轉動
③ 打印機自動送出一定長度的標簽，完成測紙操作，接著打印機馬達會停頓約1秒，然后打印自檢報告
④ 自檢報告內容包括韌體版本、ROM 檢測值、RS232 傳輸設定、熱敏/熱轉印設定、硬件設置和字體種類 ⑤ 在PPLB語言平臺下，打印機打印自檢報告后會進入dump 模式。按下“FEED”進紙鍵或重啟打印機即可退出 dump 模式。（如果沒有退出 dump 模式直接打印，打印內容會出現亂碼，只有按下“FEED” 進紙鍵或重啟打印機才可恢復正常）

2、恢復出廠默認值
說明：所有設定值均存儲于 flash 中，不會因電源關閉而被破壞
① 開啟打印機，等待5秒以上
② 持續按住“FEED”進紙鍵不放約10秒鐘，“READY”指示燈和電源指示燈會依次熄滅
③ 當兩個指示燈再次亮起的時候，就可以釋放“FEED”進紙鍵
④ 則打印機就恢復到出廠默認值

四、Argox A-2140L USB驅動安裝

首先關閉打印機電源。將電源線插入墻壁上的插座，再將另一端連接到打印機的電源插座。將 USB 傳輸線分別連接打印機及 PC。 開啟打印機電源。如果打印機支持隨插即用功能，且您已使用 USB 傳輸線連接打印機，則Windows新增硬件精靈會自動偵測到打印機，并顯示對話框讓您安裝驅動程序。請按下取消，不要透過此精靈安裝驅動程序。 然后依下列步驟依序完成驅動安裝：
1) 將打印機隨附CD- ROM 計算機的光驅中。按下「執行」(Go)：
2) 選擇條碼打印機產品系列
3) 點選驅動下載下的驅動連結，將檔案存放到固定路徑(例如“C: \ Seagull Driver)
4) 完成下載后，雙擊驅動進行安裝，待出現Windows Printer Driver提示時，選取「我接受」，再按「下一步」
5) 指定Seagull 驅動的安裝目錄 (例如：C:\ Seagull) ，然后按「下一步」
6) 按一下「完成」
7) 選取「安裝打印機驅動程序」，然后按「下一步」
8） 選取機型和指令集 - 以下范例以A- 2140L PPLB 為主
9） 選取打印機的連接端口，然后按「下一步」
10）輸入打印機名稱 (例如：Argox A- 2140L PPLB)，接著選取「不要共享這個打印機」，然后按「下一步」
11）檢查顯示畫面上所有的數據，假如數據都正確，請按一下「結束」
將相關檔案都復制到系統后，按一 下結束」
12）完成驅動程序安裝后，按一下「關 閉」。此時驅動程序應已安裝完畢

五、Argox A-2140L指示燈故障排查

Power燈和Ready燈連續閃爍說明打印機異常。為了了解這個問題， 請觀察 Power燈和 Ready燈，并參考以下解決方案：

1、LED指示燈: Power 燈和 Ready燈同時閃

可能問題	解決方案	備注
間隙檢測有誤	檢查標簽路徑 ；檢查標簽感測器	如果您在 Windows下使用連續紙卷打印，請選擇“連續紙”模式。
標簽用完	更換標簽紙
未安裝標簽	安裝標簽紙
卡紙	清理阻塞

2、LED指示燈: Power燈和Ready燈交替閃爍

可能問題	解決方案	備注
碳帶用完	更換碳帶
碳帶阻塞	清理阻塞
碳帶感測器錯誤	更換碳帶感測器

3、LED指示燈: 只有 Power 燈閃爍

可能問題	解決方案	備注
串口輸入/輸出錯誤	檢查波特率設定	僅針對串口
內存空間已滿	增加擴充卡(閃存卡)
裁切失敗或裁刀阻塞	檢查裁刀，清理阻塞	僅在安裝或設置裁刀時會發生
硬件錯誤	給敏用數碼打電話

4、LED指示燈: 只有Ready 燈閃爍

可能問題	解決方案	備注
打印頭太熱	打印工作將暫停直到打印頭 冷卻到一個可接受的溫度。 打印頭冷卻后, 打印機將自 動重新開始打印
打印頭模組未關合	確認打印頭模組是否有確實 關合
