1、SATO CL612e條碼打印機各部位介紹

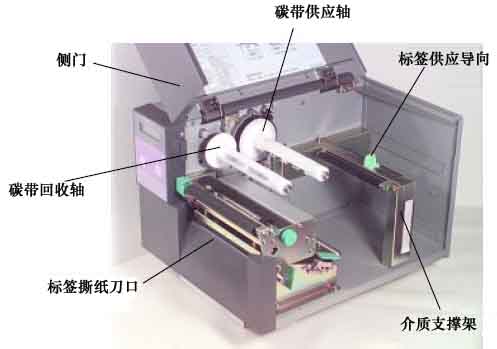

1.1 碳帶回收軸/碳帶供應軸/標簽撕紙刀口/介質支撐架/標簽供應導向

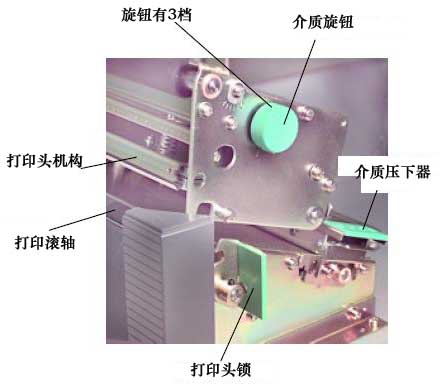

1.2 打印頭機構/打印滾軸/打印頭鎖/介質壓下器/介質旋鈕

介質旋鈕有3檔，介質寬度為58mm以內選擇“1”檔，介質寬度為58mm-116mm選擇“2”檔，介質寬度超過116mm選擇“3”檔。

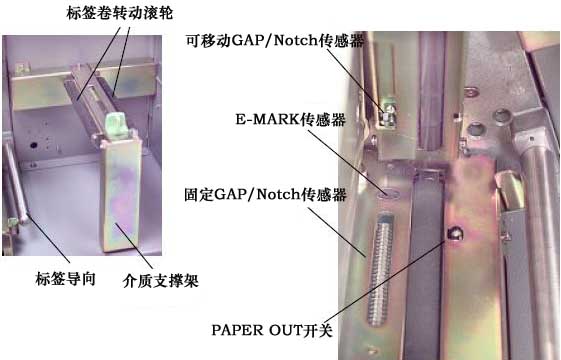

1.3 標簽卷轉動滾輪/標簽導向/介質支撐架/可移動GAPNOTCH傳感器/E-MARK傳感器/固定GAPNOTCH傳感器/PAPER OUT開關

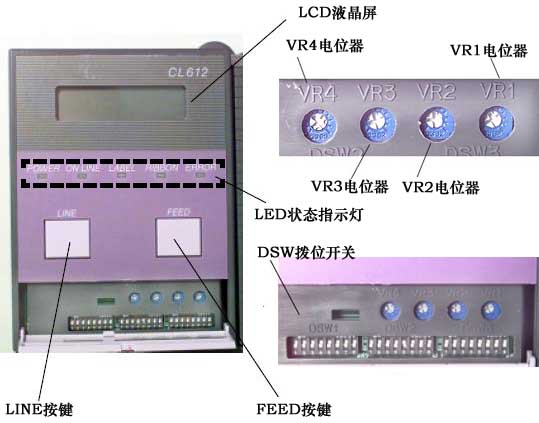

1.4 操作面板

2、SATO CL612e條碼打印機安裝說明
2.1 標簽或吊牌的安裝
① 向上掀起側蓋。
② 朝里旋轉打印頭鎖，打開打印頭機構
③ 把介質卡位和標簽導向向外推，以達到最大介質寬度。
④ 把標簽或吊牌卷放入介質供給架。
⑤ 打開標簽壓下器，把標簽或吊牌沿著介質路徑裝入打印機。

⑥ 關閉標簽壓下器，調節介質卡位和標簽導向到標簽大小的位置，然后合上打印頭機構。
⑦ 松開傳感器帽螺絲，來移動傳感器調節鈕到合適的位置，然后擰緊傳感器帽螺絲。 ⑧ 調節介質旋鈕，來適應不同寬度的介質。

2.2 碳帶的安裝
① 向上掀起側蓋。
② 朝里旋轉打印頭鎖，打開打印頭機構。
③ 把碳帶卷插入碳帶供應軸內（有碳面朝下），碳帶拉動穿過打印頭機構
④ 將一個空紙軸插入碳帶回卷軸，然后將碳帶用粘帶粘貼到空紙軸上，如圖示旋轉碳帶回卷軸

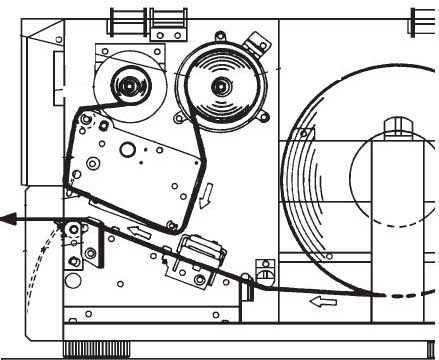

⑤ 標簽和碳帶安裝完畢后，如圖所示

⑥ 旋轉打印頭鎖，標簽和碳帶安裝完畢

2.3 打印機操作模式選擇
每次打印前首選需要確認打印機的操作模式
①從標簽的識別來確認，主要有連續紙模式、間隔定位模式、黑標定位模式。
◆連續紙模式：需調調整DSW3-1為OFF，DSW3-2為OFF，DSW3-3為ON
◆間隔定位模式：需調整DSW2-2為OFF，DSW3-1為OFF，DSW3-2為ON，DSW3-3為OFF
◆黑標定位模式：需調整DSW2-2為ON，DSW3-1為OFF，DSW3-2為ON，DSW3-3為OFF
②從標簽的打印方式來確認，主要有熱轉印模式、熱敏模式
◆熱轉印模式：需調調整DSW2-1為OF
◆熱敏模式：需調調整DSW2-1為ON

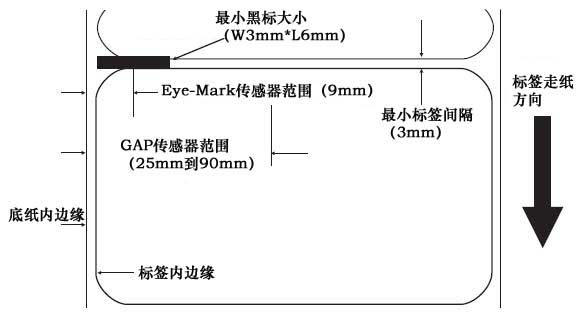

③ 根據標簽的定位方式來確認標簽傳感器的位置，在制作標簽時需要參考其定位最小尺寸，CL612e標簽傳感器的識別位置如圖所示


2.4 打印機接口選擇
●RS232C高速串口
●IEEE1284并行接口
●USB
●LAN以太網接口
●802.11b無線網絡接口

3、SATO CL612e條碼打印機配置
3.1 DIP撥位開關設置
DSW1沒有在前面板，而是在RS-232串口卡上。

DSW位置	打印機狀態
DSW2-1=ON	打印模式為“熱敏”
DSW2-1=OFF	打印模式為“熱轉印”
DSW2-2=ON	傳感器類型為“I-MARK”黑標檢測
DSW2-2=OFF	傳感器類型為“GAP”間隔/缺口檢測
DSW2-3=ON	打印頭檢測功能選擇為“開”
DSW2-3=OFF	打印頭檢測功能選擇為“關”
DSW2-4=ON	打印機處于“HEX DUMP”除錯模式
DSW2-4=OFF	打印機處于非“HEX DUMP”除錯模式
DSW2-5=ON	打印機接收緩沖Receive Buffer為Multi Job
DSW2-5=OFF	打印機接收緩沖Receive Buffer為Single Job
DSW3-1=OFF，DSW3-2=OFF	打印機處于“Batch/Continuous”模式
DSW3-1=OFF，DSW3-2=ON	打印機處于“Tear Off”模式
DSW3-1=ON，DSW3-2=OFF	打印機處于“Cutter”模式
DSW3-1=ON，DSW3-2=ON	打印機處于“Dispenser”模式
DSW3-3=ON	傳感器失效
DSW3-3=OFF	傳感器有效
DSW3-4=ON	回退有效
DSW3-4=OFF	回退失效

3.2 CL612E打印機調節
3.2.1 Normal Mode模式

3.2.2 User Mode模式
在Normal mode下，按一下LINE鍵進入OFFLINE狀態，然后按住FEED鍵和LINE鍵大于1秒，打印機將進入User Mode模式。
① 打印濃度

② 打印速度

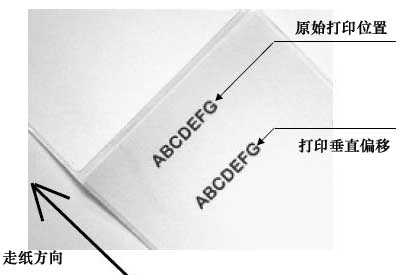

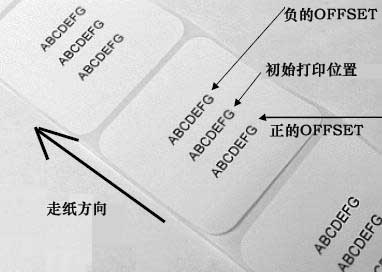

③ 打印垂直偏移

通過該參數可以調節偏移位置是+/-49mm，當該位置設定后，還可以通過面板上的PITCH電位器調整+/-3.75mm的偏移。

④ 取消打印任務

3.2.3 Advanced Mode模式
按住LINE鍵開機，打印機進入Advanced Mode模式，且屏幕上顯示ADVANCED MODE。
① 打印0時中間是否有斜杠

② 自動Online設置,選擇YES，打印機開機后自動進入ONLINE模式，準備打印；選擇NO，打印機開機后進入OFFLINE模式

③ 垂直偏移設置，最大被設置為1424，每一點相當于0.125mm


該設置會被軟件設置所覆蓋。

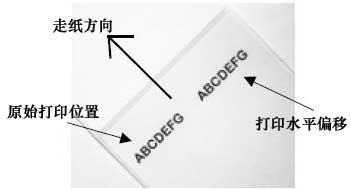

④ 水平偏移設置


該設置會被軟件設置所覆蓋。
⑤ 傳感器閾值電壓

當DSW2-2為OFF位置時，屏幕上顯示“GAP”；當DSW2-2為ON位置時，屏幕上顯示“EYE”
■ GAP SENSOR：
(High Voltage Level + Low Voltage Level)*0.5 = Input Value
High Voltage Level：具有底紙的標簽在傳感器下，范圍2.0V-3.5V。
Low Voltage Level:僅僅底紙在傳感器，范圍1.0V或者以下。
設置INPUT為兩個高低值之間的中間值。
■ Eye-Mark SENSOR：
(High Voltage Level + Low Voltage Level)*0.5 = Input Value
High Voltage Level：具有黑標的位置在傳感器下，范圍2.5V-3.5V。
Low Voltage Level:沒有黑標的位置在傳感器下，范圍1.0V或者以下。
設置INPUT為兩個高低值之間的中間值。
⑥ 時鐘設置

⑦ 計數器查看與清零

LIFE：Life
HD：Head Counter
DSP：Dispense Counter
CUT：Cutter Counter

4、SATO CL612e條碼打印機維護
4.1 打印頭位置調節
順時針旋轉，打印頭超前移動；逆時針旋轉，打印頭超后移動。


4.2 打印頭平衡調節
順時針旋轉偏心凸輪去增加標簽內側圖像的濃度；逆時針旋轉偏心凸輪去增加標簽外側圖像的濃度。

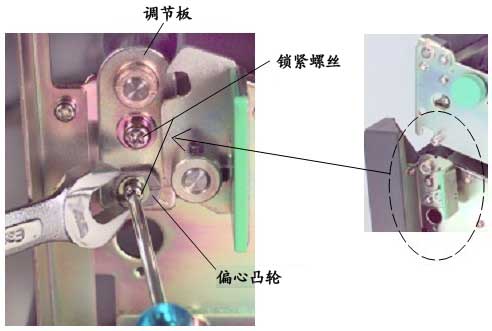

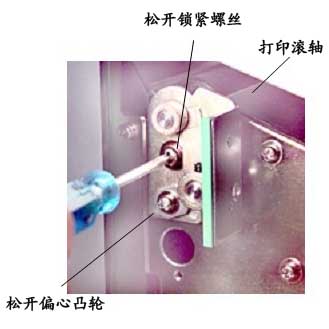

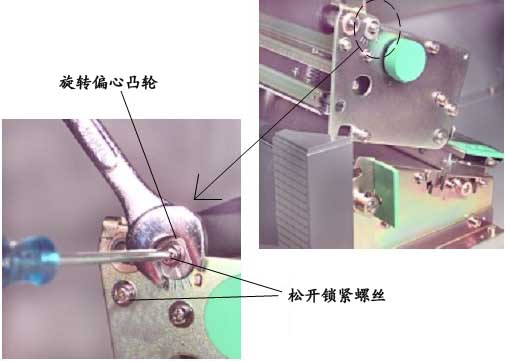

4.3 碳帶滾筒調節
松開鎖緊螺絲，調節偏心凸輪，直到碳帶不褶皺為止。

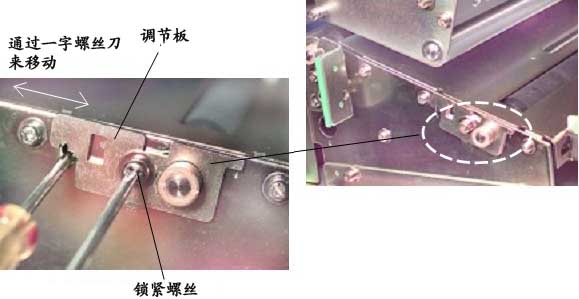

4.4 驅動滾筒調節
調節上面滾輪和下面滾筒之間的壓力和平齊
通過調節“調節螺絲”來調節上下兩個結構的壓力。

通過移動“調節板”來調節上下兩個結構的平齊。

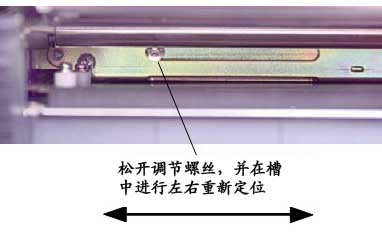

4.5 缺口/間隙傳感器調節
往往在打印缺口定位的介質時需要移動傳感器的位置。

5、SATO CL612e條碼打印機更換配件
5.1 更換打印頭
① 關閉打印機電源，并拔掉電源線。
② 打開側蓋，移除已安裝的碳帶和標簽。

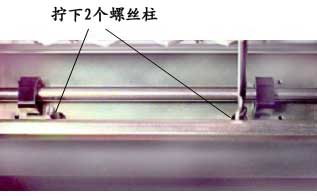

③ 閉合打印頭鎖，方便拆卸打印頭，擰下2個螺絲柱。

④ 小心地打開打印頭鎖，打印頭將自動落下。

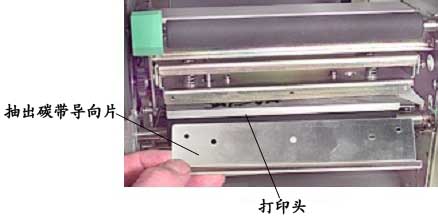

⑤ 從打印頭上抽出碳帶導向片。

⑥ 拔掉打印頭與打印機的連接線。

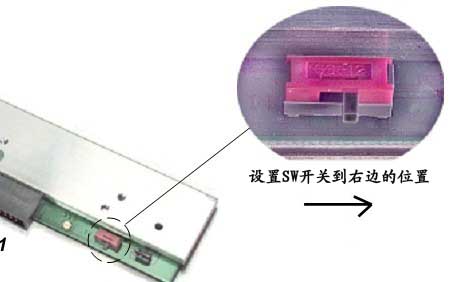

⑦ 設置新打印頭上的SW開關到右邊的位置。

⑧ 插入打印頭的電源線和數據線，并把碳帶導向片插入。
⑨ 正確對齊打印頭和碳帶導向片的位置。
⑩ 關閉打印頭鎖，并固定兩個螺絲柱。

5.2 更換打印輥軸
① 關閉打印機電源，并拔掉電源線。
② 擰開固定螺絲，打開左側蓋。
③ 移除已安裝的碳帶和標簽。
④ 擰松打印輥軸側面的固定螺絲。

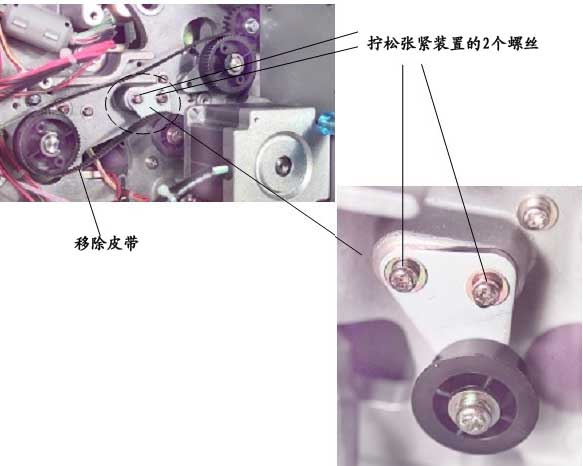

⑤ 擰松張緊裝置的2個螺絲，移除皮帶。

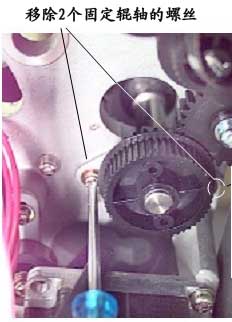

⑥ 移除固定輥軸的兩個螺絲。

⑦ 把舊打印滾軸從側面拉出。
⑧ 裝上一個新的打印輥軸，把皮帶裝上。
⑨ 調節一下打印頭平衡。
⑩ 裝上左側蓋。

5.3 更換Paper End開關，更換Notch/Gap和Eye-Mark底部傳感器
為了清除標簽紙屑或者維修，Notch/Gap和Eye-Mark傳感器可以被拆下，更換這些傳感器時沒有什么特殊要求。

(1).關閉打印機開關，去除電源連接線。
(2).移除左側蓋3個固定螺絲，松開打印機頂部內側的2個螺絲，卸下左側蓋。
(3).移除已安裝的碳帶和標簽

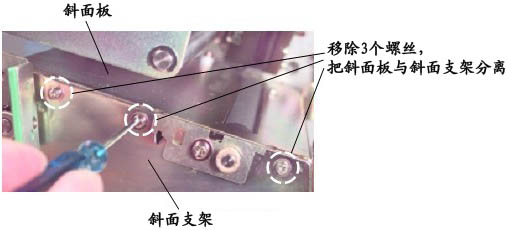

(4).抬起介質壓住器，然后移除3個螺絲把斜面板與斜面支架分離。

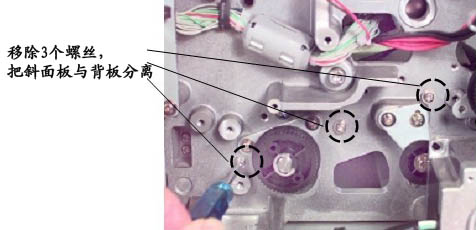

(5).移除3個螺絲把斜面板與背板分離。

(6).拔掉連接傳感器與主板的SEN1、SEN7的插頭。

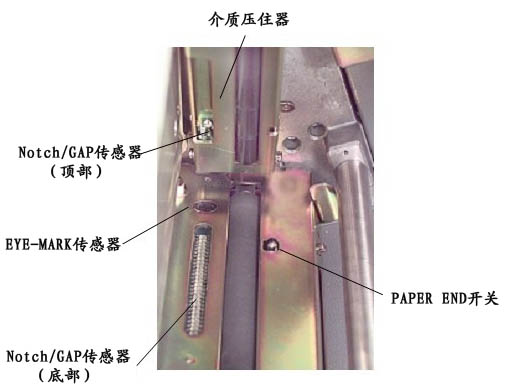

(7).把斜面板緩緩的蠕動取出，就可以看到底部傳感器和Paper End開關。

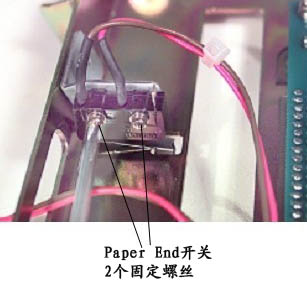

(8).為了更換Paper End開關，移除2個與支架相連的螺絲，然后安裝一個新的開關。

(9).為了更換底部Notch/Gap和Eye-Mark傳感器，移除2個與斜板相連的螺絲，然后安裝一個新的傳感器板。

(10).把斜面板重新安裝到斜面支架上。SEN1和SEN7插入主板。
(11).左側蓋重新安裝即可。

5.4 更換Notch/Gap和Eye-Mark頂部傳感器
介質壓下器包括頂部Notch/Gap和Eye-Mark頂部傳感器、調節螺絲、壓力輥軸。
(1).關閉打印機開關，去除電源連接線。
(2).移除左側蓋3個固定螺絲，松開打印機頂部內側的2個螺絲，卸下左側蓋。
(3).移除已安裝的碳帶和標簽。

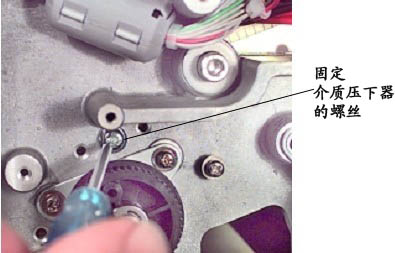

(4).移除固定“介質壓下器”的螺絲，并且把連接在主板上的插頭拔下。

(5).移除“介質壓下器”上的2個螺絲，打開壓下器的蓋子，可以看到Notch/Gap傳感器。
(6).為了分離支架和傳感器，請移除Allen螺絲和Phillips螺絲。
(7).移除固定傳感器板得2個小螺絲。。
(8).安裝新的傳感器到支架上。
(9).把傳感器支架安裝到“介質壓下器”里。
(10).把“介質壓下器”重新固定好，插頭插入主板中。
(11).左側蓋重新安裝即可。
