1、SATO CT424i條碼打印機各部位介紹

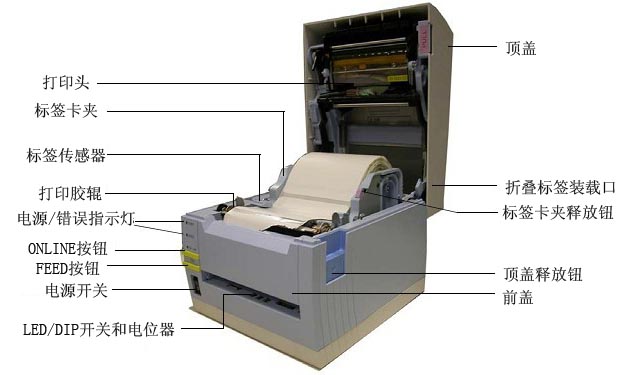

1.1 打印頭/標簽卡夾/標簽傳感器/打印膠輥/電源錯誤指示燈/ONLINE按鈕/FEED按鈕/電源開關/LEDDIP開關和電位器/頂蓋/折疊標簽裝載口/標簽卡夾釋放鈕/頂蓋釋放鈕/前蓋

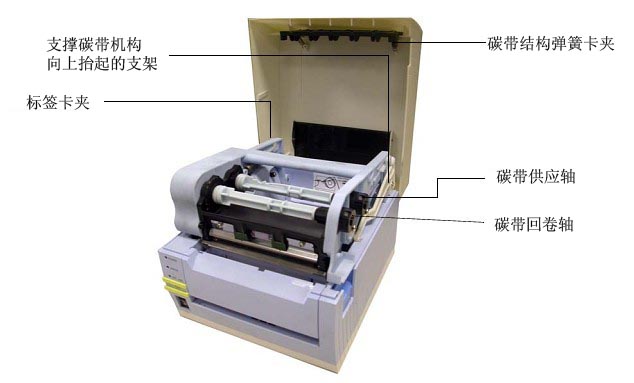

1.2 支撐碳帶機構向上抬起的支架/標簽卡夾/碳帶結構彈簧卡夾/碳帶供應軸/碳帶回卷軸

2、SATO CT424i條碼打印機安裝說明

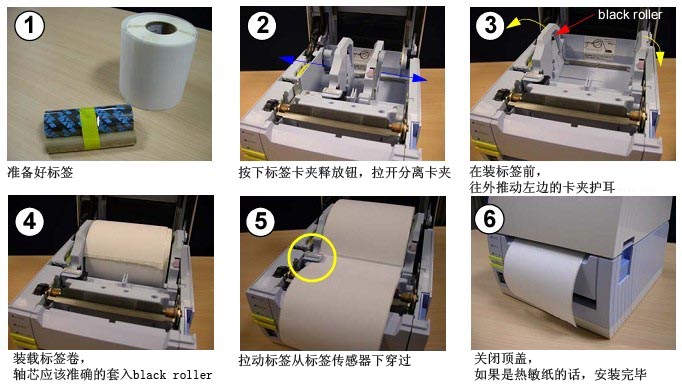

2.1 標簽的安裝

① 裝備好標簽
② 按下標簽卡夾釋放鈕，拉開分離卡夾
③ 在裝標簽前，往外推動左邊的卡夾護耳
④ 裝載標簽卷，軸芯應該準確的套入black roller
⑤ 拉動標簽從標簽傳感器下穿過
⑥ 關閉頂蓋，如果是熱敏紙的話，安裝完畢

2.2 碳帶的安裝

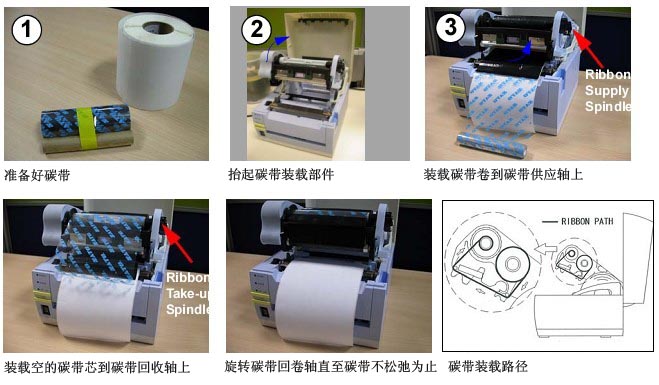

① 準備好碳帶
② 抬起碳帶裝載部件
③ 裝載碳帶卷到碳帶供應軸上
④ 裝載空的碳帶芯到碳帶回收軸上
⑤ 旋轉碳帶回卷軸直到碳帶不松弛為止
注意：
Ⅰ.為了獲得理想的打印效果，建議使用敏用推薦的碳帶和標簽
Ⅱ.當抬起或關閉打印機頂蓋時，要小心受傷
Ⅲ.當運輸打印機前，請把標簽和碳帶移除

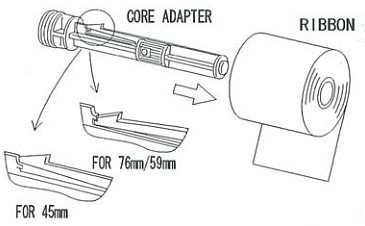

Ⅳ.當使用76mm/59mm/45mm寬度的碳帶時，把碳帶軸心適應器插入到碳帶軸芯上。

2.3 標簽設置
SATO CT4i使用Gap和I-Mark傳感器，傳感器位于介質的左邊緣，并能夠自動定位標簽。

3、SATO CT424i條碼打印機配置

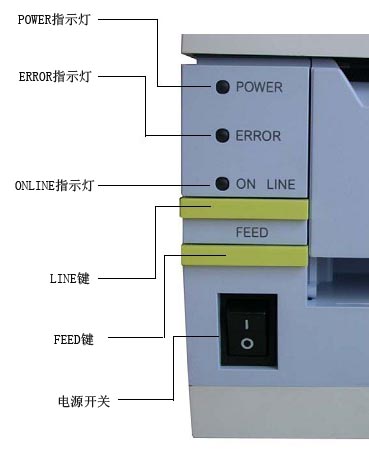

3.1 控制面板 控制面板包括3個LED指示燈和3個開關按鈕

①POWER指示燈
打印機開啟后，該燈亮綠色。
②ERROR指示燈
當有系統錯誤時，該燈亮紅色，比如打印頭未按下
③ONLINE指示燈
當打印機處于聯機狀態并準備接受數據時，該燈亮綠色，LINE鍵可以切換聯機與非聯機
④LINE按鍵
LINE鍵可以切換聯機與非聯機
⑤FEED按鍵
當打印機處于非聯機狀態時，按下FEED按鍵，打印機會走一張標簽。
⑥電源開關
(I)位置打印機開，(O)位置打印機關

3.2 配置面板
當你抬起頂蓋時，就能看到配置面板

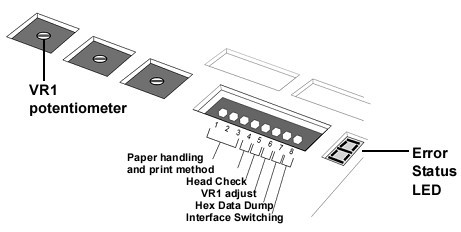

配置面板有8個DIP開關，3個調節電位器，1個七段LED錯誤狀態顯示

3.2.1 DIP開關設置
①DSW1,DSW2,DSW3

DSW1	DSW2	DSW3	模式
off	off	off	連續模式
off	off	on	無襯紙模式
on	off	off	撕紙模式
off	on	off	切刀模式
on	off	on	程序下載模式
off	on	on	字體下載模式
on	on	on	部分切割模式

②DSW4

DSW4	模式
off	DT,熱敏模式
on	TT，熱轉印模式

③DSW5

DSW5	模式
off	Disabled，打印頭檢測關
on	Enabled，打印頭檢測開

該功能使能打印機的自動檢測打印頭功能，當檢測到打印頭有斷針時，ERROR錯誤指示燈會一直持續點亮，打印機將不允許任何的操作，直到下面的按鈕被按下時，或者采取特定動作。
◆同時按住LINE鍵和FEED鍵大約5秒鐘，ONLINE指示燈短暫亮一下，然后打印機進入非聯機狀態，這時重新按LINE鍵進行聯機狀態，繼續打印。
◆打印頭檢測過程能夠被設置為2種類型，第一種檢測過程被稱作“Barcode”，通過內置的功能檢測打印元件損壞的位置；另外一種被稱作“Normal”，打印所有的打印區域（文本、圖形、條碼）來檢測打印元件損壞的位置。

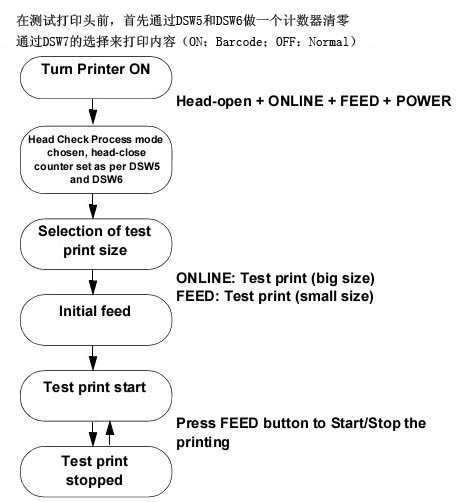

“Barcode”檢測，需把DSW7變?yōu)镺N；“Normal”檢測，需把DSW7變?yōu)镺FF。然后，進入工廠清理模式（Head-open+ONLINE+FEED+POWER ON），按照下述流程來檢測打印頭

Normal檢測結果	Barcode檢測結果
HEAD CHECK(PRINT) OK	HEAD CHECK(BARCODE) OK
HEAD CHECK(PRINT) NG	HEAD CHECK(BARCODE) NG

④DSW6
DSW6為OFF，VR1調節打印上下位置偏移，范圍為±3.75mm；DSW6為ON，VR1調節打印濃度

DSW6	，模式
off	Pitch offset（VR1調節打印上下位置偏移）
on	Print Darkness（VR1調節打印濃度）

⑤DSW7
當DSW7為ON時，對于每個接收的字符打印輸出十六進制的值；當DSW7為OFF時，正常輸出。
⑥D(zhuǎn)SW8
DSW8為OFF，打印機使用拓展接口；DSW8為ON，打印機使用內部接口。

3.3 操作模式
CT424i具有10種不同的操作模式，通過按鈕和DIP撥位組合來實現。下表就是各種模式在開機時實現的方法：

模式	ONLINE按鈕	FEED按鈕	打印頭狀態	DSW設置	操作模式
1					正常操作模式
2		按下			打印機測試模式
3	按下	按下			默認設置模式
4	按下	按下	打印頭打開		工廠清除模式
5				DSW7=ON	十六進制模式
6				DSW1=on；DSW2=off；DSW3=on	程序下載模式
7				DSW1=off；DSW2=on；DSW3=on	字體下載模式
8	按下	按下	打印頭打開	DSW7=ON	打印頭檢測模式
9	按下	按下		DSW1-8=ON	boot下載模式
10				DSW1=on；DSW2=on；DSW3=on	部分切割模式

3.3.1 正常操作模式
在正常操作模式下可以進行下述的操作
①通過按online鍵可以切換打印機處于“聯機”或“非聯機”狀態。
②打印機處于“非聯機”狀態時，按FEED鍵，可以走一張標簽紙（標簽傳感器打開時）。
③打印機處于“非聯機”狀態時，按FEED鍵，打印機沒有固定大小的走紙，但FEED持續按下時走紙，當松開時，走紙停止（標簽傳感器不打開時）。
④讓打印處于“非聯機”狀態，然后同時按住ONLINE鍵和FEED鍵，打印機就可以禁止接收從計算機發過來的命令。接著按FEED鍵可以恢復到“非聯機”狀態，LED顯示n。
⑤讓打印處于“非聯機”狀態，然后同時按住ONLINE鍵和FEED鍵，打印機就可以禁止接收從計算機發過來的命令。為了使能計算機命令，按下Online鍵，接著按下feed鍵，打印機返回到“非聯機模式”，LED顯示y。
⑥在打印期間，按下ONLINE鍵，打印機暫停打印任務，再按ONLINE鍵，打印恢復。
3.3.2 打印機測試模式(FFED+POWER ON)
下面的這些打印機當前參數將被打印出來：
Base reference point offset（Vertical，Horizontal）；Pitch offset；Cut position offset；Dispensing offset；Tear off position offset；Label size（Pitch，width）；Print darkness；Sensor type；Kanji character code；Paper end detection method；Zero slash；Proportional pitch；Buzzer；Initial feed；Interface settings；Dip switch input/output function；Protocol code setting value；Euro-code
3.3.2 默認設置模式(ONLINE+FFED+POWER ON)
在該模式下，打印機主要設置被保存為工廠默認設置。當默認值被保存后打印機響三聲，在重設過程中ERROR錯誤指示燈亮起，到設置被激活后指示燈熄滅。

打印機參數	默認設置
Reference position（參考位置）	Vertical（垂直）：0dot；Horizontal（水平）：0dot
Pitch offset（打印上下位置偏移）	0dot
Cut position offset（切刀位置偏移）	0dot
Dispensing position offset（剝離位置偏移）	0dot
Tear off position offset（撕紙位置偏移）	0dot
Label Size（高度，寬度）	高度=4800dot；寬度=1248dot
Print speed（打印速度）	100mm/s
Print darkness（打印深度）	3B（TT），3A（DT）
Sensor type（傳感器類型）	Gap（間隔）
Kanji character code	JIS
Paper end detection means（底紙檢測手段）	Roll type（卷類型）
Zero slash（零斜杠）	Enable（使能）
Proportional pitch（比例間距）	Enable（使能）
Buzzer（蜂鳴器）	Enable（使能）
Initial feed（開機走紙）	disable（失效）
Auto-feed（自動走紙）	disable（失效）
Gap size（間隔大�。�	36dots
Optional operation modes（可選操作模式）	Operation No.1（操作1）
VR（電位器）	選項，停止位偏移=0，打印濃度=0
Interface settings（接口設置）	IEEE1284，LAN/Wireless LAN，USB，Bluetooth

3.3.3 十六進制模式(POWER ON with DSW7=ON)
3.3.4 工廠清除模式(Print head left open+ONLINE+FEED+POWER ON)
通過三個DIP開關（DSW5，DSW6，DSW8）來設置不同的配置的清除。

DSW5	DSW6	DSW8	不同配置的清除
OFF	OFF	-	沒有內容清除
OFF	ON	-	切刀計數清零
ON	OFF	-	打印頭計數清零
ON	ON	-
ON	ON	OFF	所有參數清零（切刀，打印頭，工廠計數，打印機設置），適應于CT412iDT型號
ON	ON	ON	所有參數清零（切刀，打印頭，工廠計數，打印機設置），適應于CT412iTT型號

以下操作是可能的：
●當打印機處于這個狀態時，鎖上打印頭就能夠清除所指計數器。
●接著，通過按動ONLINE鍵（大尺寸）或FEED鍵（小尺寸）來打印測試頁。
●每次按下FEED鍵可以暫停打印或恢復打印。
●為了終止測試打印，可以暫停打印或者關機。
3.3.5 程序下載模式(DSW1=ON,DSW2=OFF,DSW3=ON+POWER ON)
該模式下打印機可以接受從主機發送來的應用程序到打印機的存儲器中。
下面是該模式下各狀態指示的情況：

功能狀態	ONLINE指示燈	ERROR指示燈	蜂鳴器	LED顯示
下載模式期間	ON	OFF	1聲	1
等待接受數據	ON	OFF	-	1
數據傳送期間（開始數據傳送）	ON	OFF	1聲	2
數據編輯	ON	OFF	-	3
Flash ROM清除	ON	OFF	-	4
寫入Flash ROM	ON	OFF	-	5
下載完畢	ON	OFF	3聲長響	1
下載錯誤	閃爍	閃爍	1聲長響	F

●為了退出程序下載模式，請確保打印機處于接受數據狀態，而沒有執行任何數據傳輸。
●當下載完畢后，重新啟動打印機，并執行一個工廠測試打印操作。
3.3.6 字體下載模式(DSW1=OFF,DSW2=ON,DSW3=ON+POWER ON)
該模式下打印機被設置可以從主機下載字體。
下面是該模式下各狀態指示的情況：

功能狀態	ONLINE指示燈	ERROR指示燈	蜂鳴器	LED顯示
下載模式期間	ON	OFF	1聲	1
等待接受數據	ON	OFF	-	1
數據傳送期間（開始數據傳送）	ON	OFF	1聲	2
寫入字體數據	ON	OFF	-	3
寫入字體信息	ON	OFF	-	4
下載完畢	ON	OFF	1聲	5
下載錯誤	ON	ON	3聲	F

●為了退出程序下載模式，請確保打印機處于接受數據狀態，而沒有執行任何數據傳輸。
3.3.7 Boot下載模式
避免使用該模式。
3.3.8 部分切割模式(dsw1-3=ON)
3.3.9 打印頭檢測模式(DSW5和DSW7)

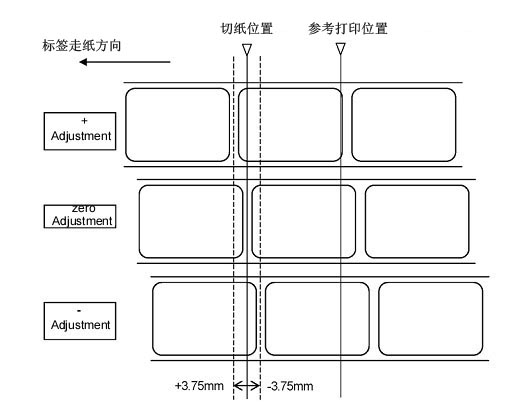

3.4 調節參考打印位置

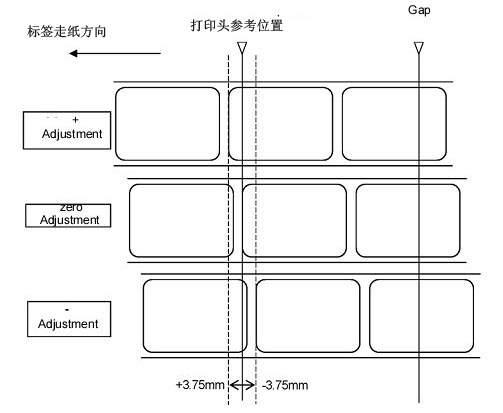

你可以通過調節電位器VR4來調節標簽的參考打印位置偏移。調節范圍是+/-3.75mm

3.5 調節停止位置（切刀模式、剝離模式、撕紙模式）
你可以通過調節電位器VR1（DSW6=OFF）來調節標簽的停止位置。調節范圍是+/-3.75mm

3.6 打印濃度電位器調節
你可以通過調節電位器VR1（DSW6=ON）來連續調節打印濃度。

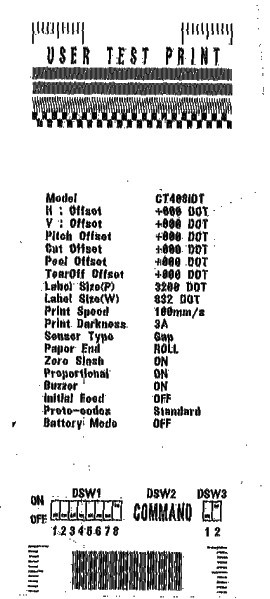

3.7 打印測試標簽
①通過打印測試頁可以打印出當前打印機設置。
②按住FEED鍵開機。
③當打印機響時，松開按鍵。
④通過按ONLINE鍵，打印大標簽（4英寸寬），或按FEED鍵，打印小標簽（2英寸寬）。
⑤打印機將連續打印測試標簽，直到FEED鍵被按下。如果FEED鍵被再次按下，將恢復繼續打印。
⑥為了退出測試打印模式，關機即可。

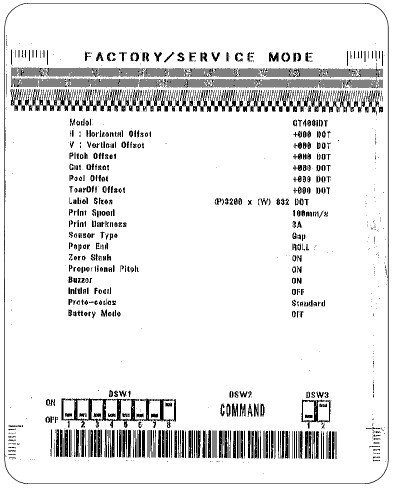

3.7 打印FACTORY/SERVICE測試標簽
①抬起打印頭。
②按住LINE鍵和FEED鍵開機。
③當打印機響時，松開兩個按鍵，打印機將響3次意味著打印機進入Factroy/service測試模式。
④合上打印頭
⑤通過按ONLINE鍵，打印大標簽（4英寸寬），或按FEED鍵，打印小標簽（2英寸寬）。
⑥打印機將連續打印測試標簽，直到FEED鍵被按下。如果FEED鍵被再次按下，將恢復繼續打印。為了退出測試打印模式，關機即可。

4、SATO CT424i條碼打印機故障排除
4.1 故障排除向?qū)?

LED顯示	ERROR錯誤指示燈	蜂鳴器	錯誤條件	解決方法
0	ON	1聲	Flash Memory錯誤	咨詢敏用數碼
1			Not Assigned（無定義）
2	ON	1聲	機器錯誤	咨詢敏用數碼
3	ON	1聲	EEPROM錯誤	重置EEPROM
4	ON	1聲	打印頭錯誤	重置打印頭
5	閃爍	3聲	打印頭沒有合上	確認打印頭被鎖上，并且上蓋正確關閉
6	閃爍	3聲	沒有檢測到標簽	①標簽用完補充標簽；②標簽要從傳感器下面穿過
7	閃爍	3聲	傳感器錯誤	調節傳感器電壓
8	閃爍	3聲	切刀錯誤	正確連接切刀
8.	ON		程序錯誤	重新發送數據到打印機上
9	ON	3聲	碳帶用完	檢測碳帶安裝是否正確？或碳帶是否用完？
A	ON	1聲	接收緩沖溢出	①重啟打印機然后重試；②選擇正確的通訊控制設置
b	ON	1聲	校驗錯誤	檢查奇偶校驗設置
c	ON	1聲	數據幀錯誤	檢查數據位的設置
d	ON	1聲	溢出錯誤	檢查控制設置
E	ON	1聲	LAN連接超時	檢查接口卡和連接
F		3聲	字體/圖形數據錯誤	重新檢查數據流
H		3聲	Kanji字符ROM中錯誤	聯系敏用數碼
L	閃爍		電池電量低	檢查電池電量
L	ON	長響	低電量臨界	重新更換電池

5、SATO CT424i條碼打印機維護 5.1 清潔打印頭
①確保打印機處于關機狀態，并拔掉電源線
②抬起上蓋，找到打印頭。
③使用棉簽，灒取酒精。
④從打印頭一側順勢擦向另一側。
⑤檢查棉簽上的污物，并清除。
⑥重復幾次，直到棉簽上再無污物。
⑦打印頭至少一卷標簽更換時就清潔一次。

5.2 清潔打印輥軸和標簽滾筒


5.3 重新更換打印頭
①確保打印機關機，并移除電源線。
②抬起上蓋。

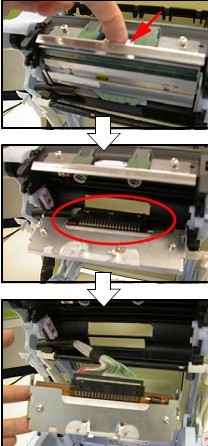

③找到打印頭上面的一個小的護耳（紅箭頭所示），往下按住它，同時把打印頭往下拉。然后把打印頭數據線輕輕拔出。

④小心地把新打印頭連接到打印頭數據線上。
⑤然后把打印頭插入到打印機里，并鎖定。
5.4 清潔標簽傳感器
