1、Argox G-6000條碼打印機各部位介紹

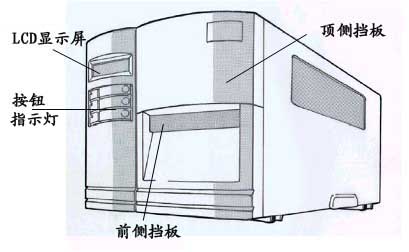

1.1 G-6000前視圖

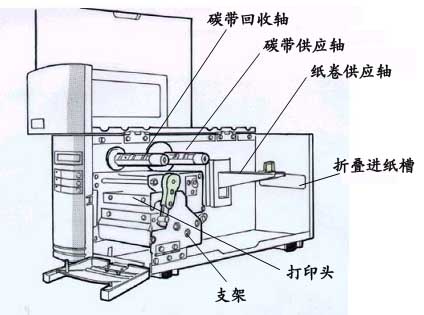

1.2 G-6000內部視圖1

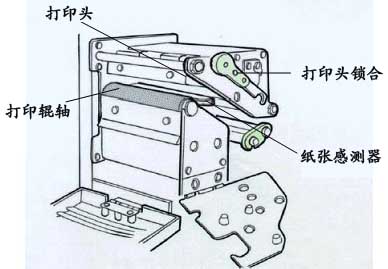

1.3 G-6000內部視圖2

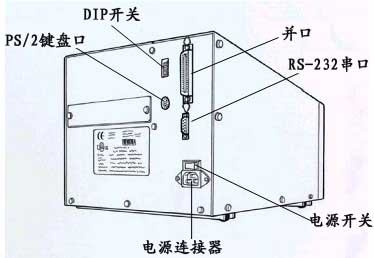

1.4 G-6000后視圖

2、Argox G-6000條碼打印機安裝說明
2.1 碳帶安裝
注意：紙張和碳帶種類必須相符，才能呈現最佳的打印效果；務必使用比紙張更寬的碳帶，以免打印頭磨損；若要使用熱感打印，請勿在打印機中裝入碳帶。
① 翻起上面板，翻下前面板，露出紙倉；

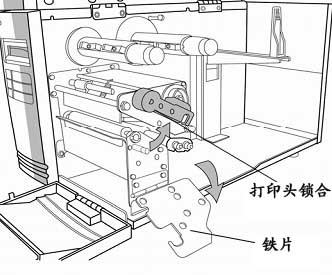

② 逆時針方向推打印頭鎖合，并打開固定鐵片；

③ 拆開碳帶卷，分離碳帶卷和空卷芯，將碳帶裝入碳帶供應軸；
④ 把空卷芯穿過打印頭模組；
⑤ 將碳帶的一端少量地卷到空卷芯上。壓住碳帶顏色較暗的一邊；
⑥ 把空卷芯卡入碳帶回卷端；
⑦ 轉動碳帶供應軸，確定碳帶已經繃緊；

2.2 標簽紙安裝
朝內或朝外纏繞的紙卷裝入打印機的方式都相同，為避免紙卷在遠送、操作或存放時變臟或累積灰塵，請先撕掉多余長度的紙張，如此可避免將殘膠或臟污拖進打印頭和滾軸之間。
G-6000打印機可以以下三種不同的模式下運行：標準模式、剝離模式、裁刀模式。
● 在標準模式下，可以隨意地取標簽。
● 在剝紙模式下，標簽打印完后，機器剝?nèi)��?biāo)簽后的底紙。拿走前一張標簽后，機器開始打印下一張標簽。
● 在裁刀模式下，標簽打印完后，裁刀自動地將標簽裁下。
2.2.1 標準模式
① 把紙卷卡入紙卷供應軸，并移動插入紙卷引導器至適當位置；

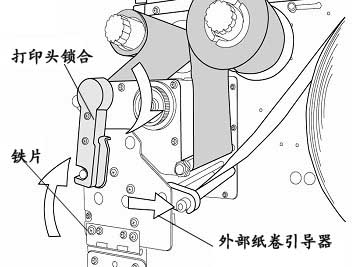

② 逆時針方向推開打印頭鎖合，然后打開鐵片，移開外部紙卷引導器；
③ 紙卷從紙張感測器下穿過打印頭模組；
④ 放回外部紙卷引導器，合上鐵片，扣緊打印頭鎖合；

⑤ 關上上面板和前面板，接通打印機電源，或在打印機已經開機的情況下直接按“FEED”鍵；
2.2.2 剝紙模式
① 把紙卷卡入紙卷供應軸，并移動插入紙卷引導器至適當位置；
② 逆時針方向推開打印頭鎖合，然后打開鐵片，移開外部紙卷引導器；
③ 紙卷從紙張感測器下穿過打印頭模組；
④ 從紙卷前端撕下足夠的標簽露出約6英寸長的底紙；
⑤ 將底紙從打印頭模組中穿出；

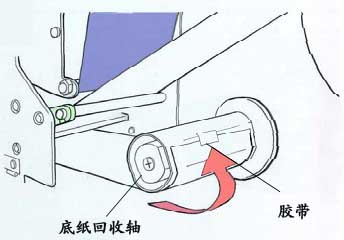

⑥ 使用膠帶把標簽底紙固定在底紙回收軸上，并轉動兩軸以保證底紙牢牢的固定在回收軸上；

⑦ 合上面板，接通打印機電源，或是在以開機狀態下按“FEED”鍵；
注意：
■ 按“FEED”鍵不會啟動剝紙功能，僅僅當軟件設置為剝離模式并且后面板上DIP-5設置為ON，剝紙功能才會被啟動。
■ 確認剝紙感測器沒有安裝在碳帶路徑上。
2.2.3 裁刀模式
① 把紙卷卡入紙卷供應軸，并移動插入紙卷引導器至適當位置；
② 逆時針方向推開打印頭鎖合，然后打開鐵片，移開外部紙卷引導器；
③ 紙卷從紙張感測器下穿過打印頭模組；
④ 把紙卷從打印頭模組下穿過并經過紙張感應器；
⑤ 裝回外部紙卷引導器，合上鐵片，緊扣打印頭鎖合；
⑥ 合上上面板，接通打印機電源或在打印機開機狀態下按“FEED”鍵，打印機會自動穿過裁刀走紙一張標簽；
注意：
■ 按“FEED”鍵不會啟動裁刀功能，僅僅當軟件設置為裁刀模式并且后面板上DIP-3設置為ON，裁刀功能才會被啟動。

3、Argox G-6000條碼打印機操作控制
3.1 LED指示燈
前面板有三個LED指示燈，READY、MEDIA、RIBBON。這些指示燈會顯示打印機當前的運行狀態。
● READY：On-正常運轉；OFF-打印錯誤
● MEDIA：On-正常運轉；閃爍-安裝新標簽，打印頭過熱，打印機暫停
● RIBBON：On-熱轉印模式需安裝碳帶；Off-熱敏模式（無碳帶）；閃爍-安裝新碳帶
3.2 按鈕

按鈕	功能1（按下按鈕）	功能2（按下按鈕并同時開啟電源）
FEED	走一張標簽	執行自我測試和打印配置報告
PAUSE	●暫停打印；●再按一次恢復打印	執行測紙校準
CANCEL	●中斷和刪除打印任務；●錯誤問題解決后，繼續打印任務	重置FLASH設置

注意：
1、你應該在更換不同類型或大小的標簽后，進行測紙校準。
2、校準之前，你必須重新安裝碳帶和標簽，并移動標簽傳感器至正確位置。
3、如果沒有正確的校準，紙張的間距很容易在打印時丟失，尤其是對高度小于1.5英寸的小標簽。
4、經過自檢，打印機會記錄紙張規格數值，如需正常運行，你必須按下CANCEL，重新啟動打印機后打印。

3.3 LCD液晶顯示屏
G-6000顯示屏基本作用
● 顯示打印機狀態
● 顯示打印機設置
● 顯示從鍵盤輸入或條碼掃描器上獲取的資料
3.3.1 接通電源后，下列信息會顯示在顯示屏上：

第一個參數是203，取決于打印機的分辨率
第二個參數表示了打印機語言PPLA或PPLB
3.3.2 如果有PC鍵盤接入，屏幕上會顯示：

3.3.3 如果有條碼掃描器連接，屏幕上會顯示：

3.3.4 如果有不正常情況發生，屏幕會顯示相關信息

3.4 面板設置操作
G-6000可以通過在面板上的按鍵進行功能設置。

按鍵	作用
PAUSE+CANCEL（不超過一秒鐘）	按鍵進入設置模式，再按一次將從設置模式進入正常模式
FEED	按鍵顯示下一個參數
PAUSE	按鍵顯示下一個設置項
CANCEL	選擇并保存一個參數。設置完后參數會保存在FLASH中，重新啟動打印機不會消失，除非重新通過面板或命令改變參數

設置過程
通過面板按鍵進行參數設置：
1、開啟打印機，當顯示屏上顯示READY信息，同時按下“PAUSE”和“CANCEL”
2、按“PAUSE”選擇你想設置參數的項目
3、按“FEED”選擇你想設置的參數
4、按“CANCEL”保存設置。欄位后會顯示“*”星號
5、設置完畢后，同時按“PAUSE”和“CANCEL”回到普通正常模式
說明：請勿在打印機打印或接受主機的資料時進入設定模式
3.4.1 設置選項

選項	范圍	工廠默認值	備注
CUT/PEEL POS(mm)	-15到15mm	0mm	控制裁刀和剝離器的位置
PRINT OFFSET(mm)	-8到15mm	0mm	控制垂直打印位置，只有正向值
TPH VER OFFS(mm)	-3mm到3mm	0mm	垂直打印位置偏移量調整
RECOVERY PRINT	ENABLED,DISABLED	ENABLED	紙卷或碳帶用完后重新打印前打印任務內容
GAP HEIGHT	超過10mm，5-7mm，8-9mm	超過10mm	這個選項僅僅當DIP-4為ON時顯示
WIN CON LEN(mm)	0-254mm	0mm	只有在Windows下運行所附的打印機驅動程序，并且使用連續紙
BASE SPEED(IPS)	0-4ips	0ips
COUNTER ON LCD	ENABLED,DISABLED	ENABLED
MEDIA SENS.TYPE	REFLECTIVE,SEE-THROUGH	REFLECTIVE	根據紙張?zhí)匦赃x擇適當?shù)母袦y方式，一旦改變設置，在打印前請務必進行紙張校正
CUTTER SIGNAL	CHECKED,IGNORED	CHECKED	這個選項僅僅在DIP-3為ON時顯示，對于一般的介質都設置為CHECKED，除非是厚介質
BACK FEED	DISABLED,ENABLED	DISABLED
BACK DISTANCE	10mm-40mm	22mm	只有開啟Back feed后才會顯示

3.4.2 顯示屏語言設置
打印機液晶顯示屏支持六種語言：英語，法語，德語，意大利語，西班牙語和葡萄牙語。
選擇語言：
1、同時按住“PAUSE”和“CANCEL”鍵
2、同時按住這兩個鍵三秒鐘以上后松開
3、屏幕上會出現選擇語言的設置
4、按“FEED”鍵選擇下一種語言項
5、按“CANCEL”鍵選定所設置的語言
按“PAUSE”鍵或者同時按“PAUSE+CANCEL”鍵退出語言選擇屏進入正常模式

4、Argox G-6000條碼打印機配置
4.1 打印自我檢測報告
① 關閉打印機電源
② 按住“FEED”鍵并同時打開電源
③ 當屏幕上顯示“SELF TESTING...”，READY指示燈開始閃爍時，松開“FEED”按鈕
④ 打印機會打印出一張自我檢測報告
⑤ 最后屏幕上將顯示“READY”，READY指示燈將停止閃爍并保持亮著
⑥ 報告上將顯示以下信息：
● 字體列表
● 硬件配置和狀態
● 標簽參數
● 韌體版本
說明：自我檢測后，打印機會進入診斷模式（DUMP模式），按“CANCEL”鍵由診斷模式回到正常模式。

4.2 紙張校正
在安裝完紙卷之后，請進行紙張校正來校正標簽感測器。
① 關閉打印機電源
② 按住“PAUSE”鍵并同時打開電源
③ 當屏幕上顯示“CALIBRATION...”，READY指示燈和MEDIA指示燈同時閃爍時，此時松開“PAUSE”按鈕
④ 打印機將移出12英寸的空白紙
⑤ 最后READY信息會在屏幕上顯示，READY和MEDIA指示燈停止閃爍并保持亮著
說明：請務必在每一次更換過紙卷后執行，如果沒有進行紙張校正，可能會產生紙張感測器錯誤感測。

4.3 恢復工廠默認值
設置打印機回到工廠默認設置：
① 關閉打印機電源
② 按住“CANCEL”鍵并同時打開電源
③ 當屏幕上顯示“E2PROM RESET...”，READY指示燈開始閃爍時，此時松開“CANCEL”按鈕
④ 最后屏幕上將顯示“READY”，READY指示燈將停止閃爍并持續亮著
⑤ 下列參數將自動恢復到出廠設置
● 標簽參數
● 溫度
● 速度
● 字元集(語言)
● 其他特殊功能
注意：
1、所有設置都會保持在FLASH中，重啟打印機后也不會被破壞
2、DIP撥位不能被重置
3、恢復出廠設置后，必須重新進行紙張校準
4、打印標簽計數不會被重新設置

5、Argox G-6000條碼打印機通信連接
5.1 安裝驅動
打印機所附帶的驅動能應用于所有Windows 98/2000/2003/Windows XP以及Windows Vista的操作系統下，使用此驅動你可以運行像MS-word一樣的所有的通用程序并直接實現打印。
① 雙擊驅動檔案（Label Dr.200）讓驅動程序在windows下運行。
② 點擊“Next”。
③ 為打印機選擇Label Dr200（6inch model）的驅動程序然后點擊“Next”。
④ 選擇打印機端口(LPT或COM)并單擊“Next”。
⑤ 待相關文件成功復制到系統上以后單擊“Next”。
⑥ 安裝完成后，單擊“Finish”。
⑦ 單擊“Yes”重啟電腦。
注意：
1、如果你想更新驅動，首先確保先前版本的驅動已經卸載。
2、如果你安裝像ArgoBar、Labelview或Codesoft一類的條碼制作軟件時你應該使用Label Dr.200的驅動并設置為當前默認驅動。
3、如果你安裝像Bartender Ultra Lite之類得條碼制作軟件，你應該安裝和Argox打印機匹配的Seagull驅動。

5.2 驅動中設置參數
安裝完驅動以后，按照下面的步驟設置參數：
Windows98/2000/2003：
Start→Settings→Printers→Label Dr.→Properties
Windows XP：
Start→Settings→Printers and Faxes→Label Dr.→Properties
Windows Vista：
Start→Control Panel→Printers→Label Dr.→Properties
參數包括：

端口	選擇一個與打印機連接的通訊端口，可以為打印機端口得是并口（LPT）、串行口（COM）或者打印至文件
紙張尺寸	選擇一個適當?shù)募垙埑叽纭Ｈ绻麤]有適當?shù)某叽缈梢赃x擇“Custom”來定義
創建新尺寸	定義一個新的紙張大小
方向	選擇縱向或橫向
紙張來源（標簽類型）	T/T支持熱轉印模式，D/T支持熱感模式
媒體選擇（熱度）	設定熱度值，從0到15
復制	指定每張標簽打印的份數
高級設置（出紙盒）	設置是否有安裝裁刀或剝離器
打印機功能（打印質量）	設置打印速度，打印速度從1到6ips

6、Argox G-6000條碼打印機故障排除
一般情況下，當打印機出現故障或非正常狀況時，“READY”指示燈會不斷閃爍，打印作業及打印機和主機之間的通訊也會中斷。
6.1 燈號及面板診斷
指示燈閃爍意味打印機出現故障問題須待排除，您可以根據指示燈狀態或面板上的顯示來判斷打印機可能發生的故障并參照下面方式排除故障。

6.2 紙卷問題
READY和MEDIA指示燈：閃爍
LCD顯示屏：MEDIA OUT

故障原因	解決辦法	備注
找不到標簽間隙	檢查紙卷路徑是否正確，檢查標簽感測器的位置	假若你使用連續紙，請檢查軟件設置和驅動，選擇連續紙張感測方式
紙卷耗盡	安裝新的紙卷
紙卷沒裝好	重新安裝紙卷
卡紙	清除卡紙

注意：如果以上狀況都未排除問題，請嘗試重新進行紙張校正。

6.3 碳帶問題
READY和RIBBON指示燈：閃爍
LCD顯示屏：RIBBON OUT

故障原因	解決辦法	備注
碳帶耗盡	安裝新的碳帶	熱敏方式不適用
碳帶卡住	清理碳帶
碳帶感測器故障	更換碳帶感測器

注意：如果使用熱敏方式，可以通過面板、Windows driver或命令來設置。

6.4 疑難解答
◆ 主機顯示“Printer Time out”：
① 打印機的串口或并口通訊線是否正確連接到PC主機的串口或并口？
② 打印機的電源是否開啟？
◆ 數據已經發送，而打印機沒有輸出。
① 請檢查有效的打印機驅動，在windows系統下它應該是“Label Dr.”。
② 檢查打印（命令）文件。
◆ 當打印機的輸出有固定的垂直白線出現時，可能是打印頭臟了或壞了，請先清潔打印頭，若問題仍然沒有解決，則需更換打印頭。
◆ 碳帶軸旋轉不平穩
檢查紙卷路徑，并確保頭鎖已經鎖緊。
◆ 打印質量不佳。
① 碳帶品質不佳；
② 紙卷材質不佳；
③ 調整打印溫度或黑度；
④ 減低打印速度；
⑤ 清潔相關零部件。

6.5 恢復正常工作模式
故障排除后，如要繼續打印作業，可按下“CANCEL”鍵或重啟打印機，同時必須確定LED指示燈不再閃爍，并重新發送你的打印作業。

7、Argox G-6000條碼打印機保養
用棉花蘸取酒精清潔下列主要打印機部件，請不要使用過度浸泡酒精的棉簽。
注意：執行打印機保養時必須關閉打印機電源。
7.1 清潔打印頭（TPH）
依下列步驟清潔打印頭：
① 切斷打印機電源
② 打開頂蓋和打印頭模組
③ 取下碳帶
④ 用棉花蘸取酒精擦拭打印頭
⑤ 擦拭完畢后，檢查棉花表面上污漬粘附的情況
⑥ 若棉花表面很臟，則繼續擦拭，直到擦拭過打印頭的棉花表面仍然保持清潔為止
說明：打印頭至少應于每次更換碳帶時清潔一次，此外，您還可以根據實際使用的情況決定清潔打印頭頻率。

7.2 清潔輥軸
用棉花蘸取酒精清潔輥軸，擦拭掉附在輥軸表面的黏膠。
說明：當輥軸上粘有灰塵等異物時就應該清潔。

7.3 清潔紙卷倉
用棉花蘸取中性清潔劑擦拭紙卷倉，每次用紙卷打印時，就應該清潔紙卷倉以減少飛塵。
