軟件：

MultiDrop通訊軟件（下載地址：http://www.richufangzhi.cn/news/view.asp?id=472），如果需要通過USB數據線進行通訊，需安裝USB驅動程序。

硬件：

電腦（需有RS232串口或USB接口），Casio數據采集器（DT940 / DT930 / DT900），通訊座（HA-E60IO / DT-964IOE / DT-960IOE / DT-969LC / DT-986+ / DT-986F / DT963）,數據線（串口數據線和電源適配器 / USB數據線）

二、MultiDrop通訊參數設置

MultiDrop通訊參數是保證采集器與電腦主機連接的一個必要條件，所以下面對通訊參數做一下說明：

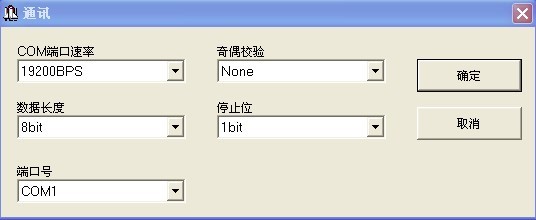

1、通訊座采用RS232串口與電腦連接

當采用RS232串口連接時，需要查看一下通訊座上的波特率設置以及采集器上面的波特率設置，保證MultiDrop、采集器、通訊座三者的波特率是一致的，通常默認的波特率是19200bps。當采用RS232串口連接時，MultiDrop的端口選擇COM1。奇偶校驗選擇為None。數據長度為8bit。停止位為1bit。

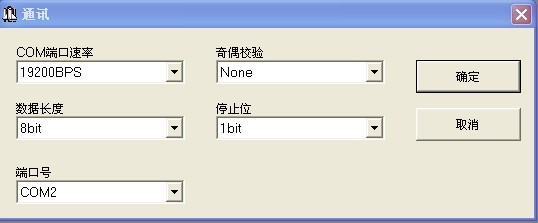

2、通訊座采用USB口與電腦連接

當采用USB口連接時，操作系統首先會發現一個新硬件，然后提示您為它安裝一個USB驅動程序，當驅動程序安裝完畢后，操作系統會虛擬出一個COM端口（一般為COM3），安裝好驅動后，在計算機的設備管理器里將虛擬出的COM序號必須更改成COM2。MultiDrop的端口也選擇為COM2。

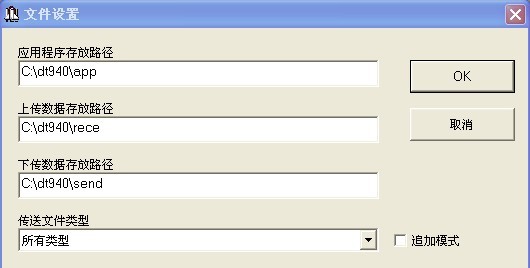

三、文件路徑設置

在傳輸程序文件或數據文件前，首先需要對文件路徑進行設置。

根據實際情況來正確設置“應用程序存放路徑”、“上傳數據存放路徑”、“下傳數據存放路徑”。

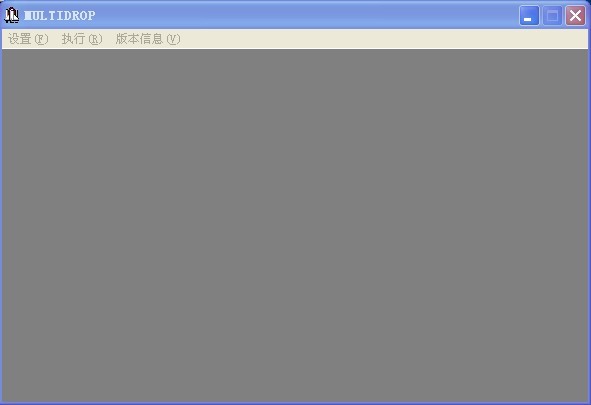

四、執行通訊程序

當上面幾條都設置完畢后，就可以執行通訊程序了。對采集器進行相應的操作后，就可以執行程序文件或數據文件的傳輸了。

五、運行MultiDrop時需要注意的幾個問題

1、波特率必須保持一致。

2、USB口時，首次使用請安裝正確的驅動程序。

3、USB驅動安裝好后，設備管理器中須將COM端口序號更改為COM2。

4、盡量不要使用USB集線器，可能導致無法識別等問題。

5、使用RS232串口通訊時，必須外接電源供電才能正常使用。

6、在傳輸過程中，如果受強光或變頻熒光燈的干擾造成傳輸失敗，請?jiān)俅螆?zhí)行MultiDrop。
