Honeywell HF550固定式廣角掃描器設置手冊

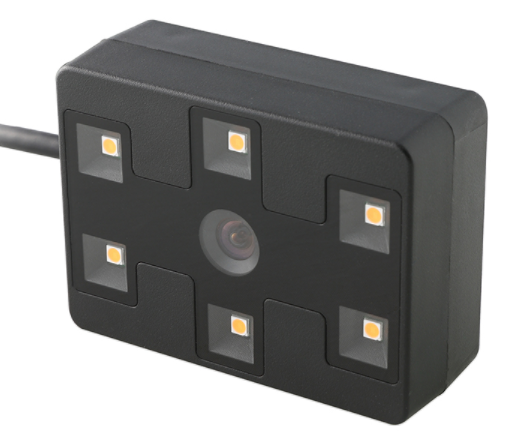

霍尼韋爾全新固定式二位影像式掃描器HF550擁有卓越的性能，對
所有一維、PDF和二維條碼、郵政碼都具有超強的掃碼性能。
簡潔大方的外觀構造，靈活的固定方式能夠使其完美地融入到地鐵閘機，高速公路收費設備中。HF550對手機QR碼具有卓越的掃描性能，尤其是對于高反光表面上的條碼具有強勁的解讀能力，并擁有超大的視場角，更加方便客戶的使用，是一款真正值得信賴的固定掃描解決方案。
特性及優點：
● 可調節照明： 兩檔照明亮度調節暖白LED，提供卓越的照明性能，在暗光環境下，能夠?qū)堎|(zhì)條碼提供足夠的照明光源。
● 體積適中：可以方便嵌入到地鐵閘機等各種設備中作為條碼的識讀組件應用。
● 廣角掃描：超大的視場角度，可以更大的角度方位內輕松完成掃描。
● 卓越的解碼性能：能快速解讀所有一維和二維碼，尤其對高反光的手機屏幕具有強勁的解碼能力。
● 便捷的安裝：在產品背部預留4 個螺絲孔位，可以讓客戶更便捷的固定設備。
Honeywell HF550詳細參數：
物理參數
尺寸: ：76mm×56mm×28mm
重量: 215g
電學參數
輸入電壓：5±0.5 VDC
工作電流：400 mA（典型值）
額定功耗：2000 mW（典型值）
主機系統接口：USB, RS232
靜電防護：±6kV（直接放電），±15 kV（空氣放電）
環境參數
工作溫度：-20℃ ~60℃
存儲溫度：-40℃ ~+70℃
濕度：0%~95%（無凝結
）
IP 等級：IP54
抗摔強度： 1.5m 墜落 (2 times)
抗震動強度：3 軸, 每軸2 小時，1.52mm (0.06") 峰位移 (22 Hz ~
300 Hz), 5 G 加速度
照度：0~100,000LUX
掃描性能
照明光源：白光LED
指示燈：藍色閃爍= 解碼成功
掃描類型：影像式
分辨率：844(H)*640(V)
符號對比度：≥ 30%
視場角(SR)：水平75.0°，豎直60.5°
傾斜，旋轉，偏轉： ±45°，±180°，±65°
最大運動容差(SR)：6m/s（40mil 紙質QR 碼）
解碼能力：解讀標準一維，二維條碼
HF550SR解碼區域（最小識別精度：一維7.5mil，二維10mil）：
| 條碼寬度 |
景深 |
| 10mil Code39 |
45mm-135mm |
| 20mil Code39 |
30mm-200mm |
| 13mil UPC |
50mm-165mm |
| 20mil QR |
30mm-135mm |
| 40mil QR |
30mm-240mm |
|
