Godex G530

1、Godex G500/G530條碼打印機安裝說明

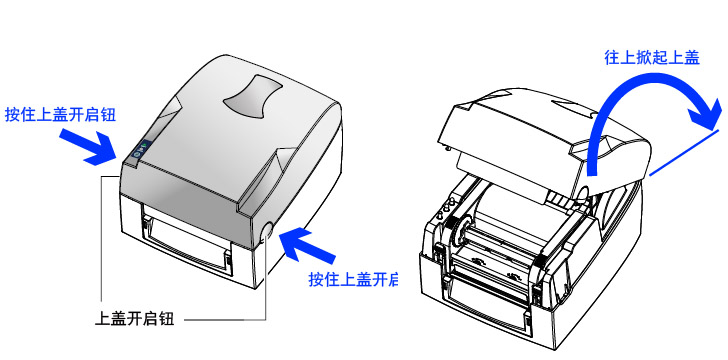

1.1 如何開啟上蓋？

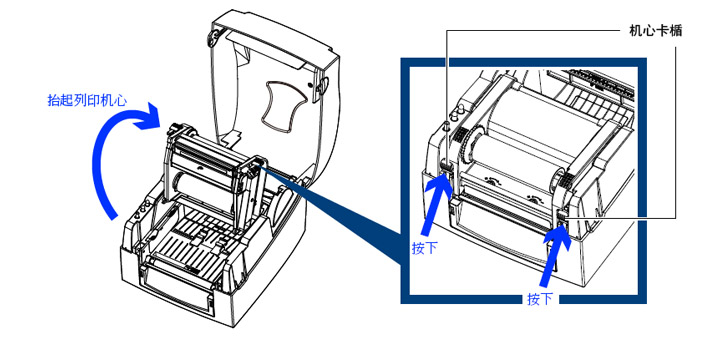

1.2 如何開啟列印機心？

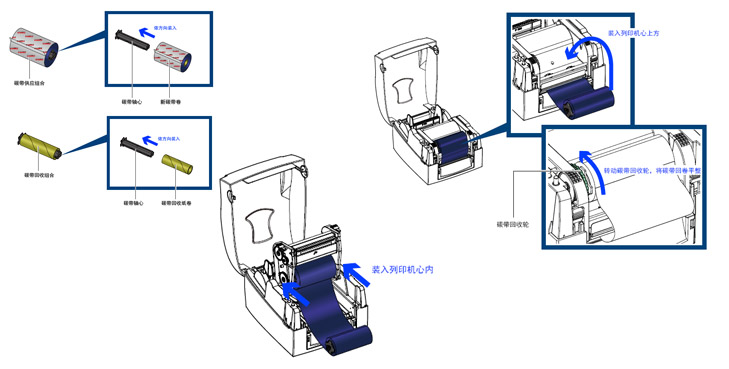

1.3 安裝碳帶

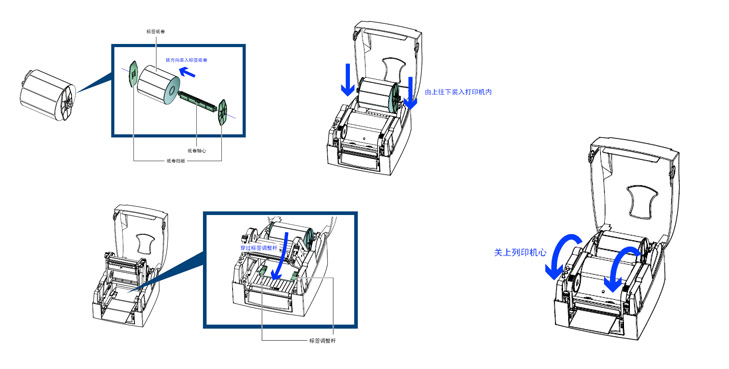

1.4 安裝標簽紙卷

2、Godex G500/G530條碼機操作

2.1 操作面板

2.11 FEED鍵操作
按下FEED鍵時，打印機會依所使用紙張的類型將紙送出到指定的吐紙位置。當使用連續紙時，按 FEED鍵一次 會送出固定長度的紙；若是使用標簽紙時，按FEED鍵一次會送出一整張標簽。在使用標簽紙時，若不能正確的 定位，請依3-2節的說明進行紙張自動偵測。

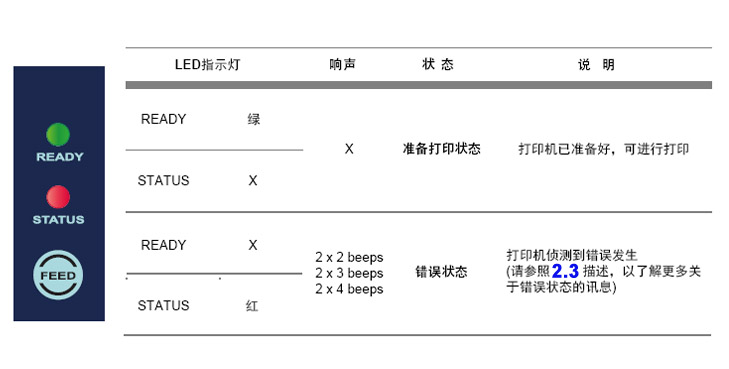

2.12 LED訊息說明

2.2 標簽紙定位偵測及自我測試頁
打印機可自動偵測標簽紙(黑線紙)長度并自動記錄偵測結果，如此在列印時即無須再設定標簽長度。而打印機 在偵測及定位完畢后亦會自動打印出一張自我測試頁，此自我測試頁的內容可幫助使用者檢查打印機的狀態并 確認是否運作正常。
步驟1：請先檢查紙張是否已正確安裝于打印機上。
步驟2：關閉電源，按住FEED鍵。
步驟3：打開電源(此時仍按住FEED鍵不放)，等待LED指示燈閃紅燈后放開FEED鍵，打印機即開始進行標簽紙自動偵測及定位，打印機會將自動偵測及定位的結果記錄下來。
步驟4：完成自動偵測及定位后，打印機即會將偵測結果及打印機相關設定內容自動打印出一張自我測試頁。

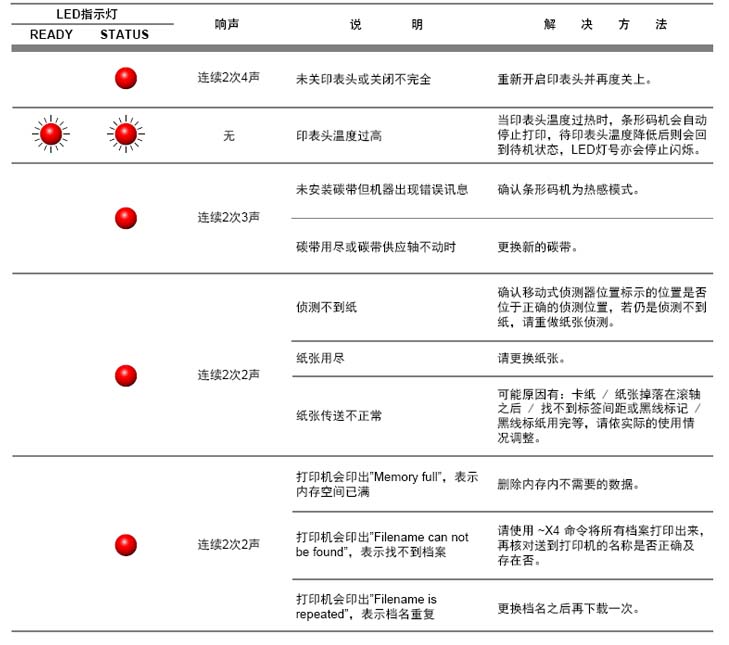

2.3 操作錯誤訊息

3、網絡軟件NetSetting

3.1 安裝NetSetting軟件
NetSetting軟件是在您使用網絡連線遠端操作打印機時所必需的操控軟件，您可以在產品內附的光碟里或從 此軟件的安裝檔案，之后請依照提示步驟進行軟件的安裝。

3.2 NetSetting操作介面
NetSetting操作介面分為六大類，可針對各種不同的網絡設定進行操作及變更。但為了確保網絡設定的安全性，在進行操作之前您必須先輸入正確的密碼。
注意：預設的網絡安全設定密碼為1111，稍后您可以在”IP Setting”頁面里進行變更。

3.2.1 IP設定
在IP設定的頁面里，你可以設定打印機名稱、Port number、Gateway以及網絡設定安全密碼，除此之外您也可以將打印機的IP位址設定為固定IP或DHCP。
按下“設定” 鍵可以使設定值生效，按下“重新獲取資料” 鍵則可以刷新目前設定的數值。

3.2.2 警告訊息通知路徑設定
當打印機發生錯誤時，NetSetting可將警告訊息發送到您指定的郵箱，警告訊息可經由SMTP (Simple Mail Transfer Protocol) 或SNMP (Simple Network Management Protocol) 來發送。 在”警告訊息通知路徑設定”頁面里，您可以針對SMTP及SNMP的設定值進行設定或修改。
按下“設定” 鍵可以使設定值生效，按下“重新獲取資料” 鍵則可以刷新目前設定的數值。

3.2.3 警告訊息設定
您可以針對打印機發生錯誤時的不同狀況設定是否需要發送警告訊息，也可以設定警告訊息是經由SMTP、SNMP或兩者同時發送。
按下“設定” 鍵可以使設定值生效，按下“重新獲取資料” 鍵則可以刷新目前設定的數值。

3.2.4 打印機組態設定
設定或變更已連線的打印機組態，您可以在此設定頁面里完成主要的打印機設定項目。
按下“設定” 鍵可以使設定值生效，按下“重新獲取資料” 鍵則可以刷新目前設定的數值。

3.2.5 命令視窗
“命令視窗”可提供您一個與打印機遠端溝通的介面，讓您可經由此視窗，以傳送打印機命令的方式操作打印機。您可以在"Input Command"區塊里輸入打印機命令，然后按下“Send Command”鍵將命令內容傳送到打印機執行。部份打印機命令執行后會回傳訊息者，則會將回傳訊息顯示在"Output Message"區塊里。

3.2.6 韌體更新
在“韌體更新”頁面可以顯示出目前打印機的韌體版本，如果您需要更新打印機韌體時，只要指定新版打印機韌體檔案的 存放位置，按下“開始下載更新韌體”鍵后，即可進行遠端打印機韌體更新。
除了進行打印機韌體更新之外，您也可以按下”恢復系統出廠設定值”鍵來將打印機的各種設定值都回復到出廠時的狀態。

4、保養維謢與調校

4.1 印表頭保養與清潔
印表頭可能會因灰塵附著、標簽紙沾黏或積碳等，而發生打印不清晰或斷線 (即某部份無法打印) 的狀況。所以除了打印時將上蓋保持閉合外，所使用的紙張也要注意是否有灰塵或其它污物附著，以保持打印質量并可延長印表頭使用壽命。
印表頭的清理步驟:
1. 先關閉電源
2. 開啟上蓋
3. 按住機心卡楯往上掀開，使印表頭向上抬起
4. 取下碳帶

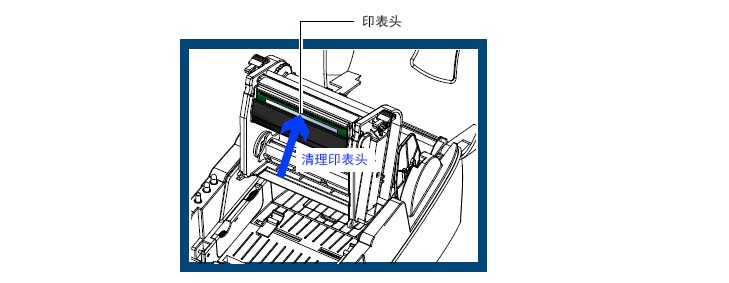

5. 若印表頭(見附圖中箭頭所指之處) 附著有黏結之標簽紙或其它污物，請用酒精筆或軟布料沾酒精清除。
注意：建議每周清理印表頭 1 次。
? 清理印表頭時，請注意清潔的軟布上是否有附著金屬或堅硬物質，若使用不潔的軟布而造成印表頭的損壞，則不在保固條件內。

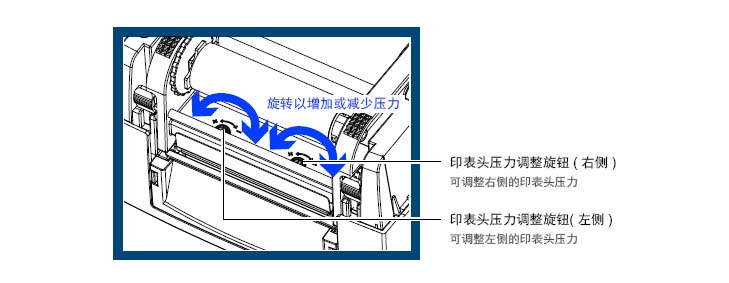

4.2 印表頭平衡調校
印制不同紙質之標簽，或使用材質不同之碳帶時，由于不同介質之影響，可能導致打印質量左右不均勻，因而需要調整印表頭平衡。
印表頭平衡調整步驟:
1. 開啟上蓋
2. 取下碳帶
3. 將印表頭壓力調整鈕用一字起子輕輕旋轉調整。(請勿過于用力旋轉，易造成機器損壞)
4. 依實際打印不平均的位置，往＋增加壓力，往－減低壓力。
調整鈕有定位功能設計，當調整鈕無法轉動時，請勿再旋轉，以免造成損壞。

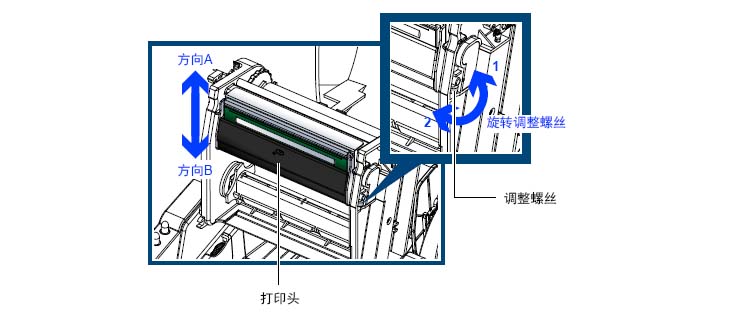

4.3 打印線調整
若打印線調整不正確，使得打印線與滾輪無法呈平行狀態時，即可能造成列印品質不佳，此時請進行打印線調整程序。
調整方式：
1. 往箭頭1方向轉動，打印線往B方向移動。
2. 往箭頭2方向轉動，打印線往A方向移動。
